小型水槽付チラー
RKS-JMシリーズ（空冷・水冷）高精度溫度制御+インバータ駆動高圧ポンプ+高溫環境対応
ミドルグレードのチラー
冷卻能力
(50/60Hz)1.3/1.5kW(RKS401/402J-MV)
1.8/2.0kW(RKS602J-MV)
2.2/2.5kW(RKS752/753J-MV)
4.9/5.3kW(RKS1502/1503J-MV)使用周囲溫度範囲5～45℃使用溫度範囲(液溫)5～40℃溫度制御精度±0.1℃
(50/60Hz)1.3/1.5kW(RKS401/402J-MV)
1.8/2.0kW(RKS602J-MV)
2.2/2.5kW(RKS752/753J-MV)
4.9/5.3kW(RKS1502/1503J-MV)使用周囲溫度範囲5～45℃使用溫度範囲(液溫)5～40℃溫度制御精度±0.1℃
- 電子膨張弁による±0.1℃の高精度溫度制御で
裝置の加工精度UP、品質向上に貢獻 - 標準搭載の高圧ポンプはインバータ駆動で
周波數の異なる地域でも同性能だから安心 - 使用周囲溫度範囲5～45℃と広範囲
使用液溫度範囲5～40℃と
ワイドレンジ、シーンを選びません - CE・UL対応機を4機種ラインナップ
単相200～230V電源のRKS402J-MV、RKS602J-MV※、RKS752J-MV、RKS1502J-MVの4機種。
型式末尾-00000、-01000、-10000、-11000の4モデルはCE・UL標準対応。型式末尾がこれ以外はCEのみ受注生産で対応。 - RKS602J-MVはUL規格申請中
※本製品の冷媒回路保証期間は、お買い上げ後2年間（ただし稼動時間10,000時間まで）です。
（UL規格）※水冷機はCE・ULには対応しておりません
特長
高圧ポンプを標準裝備(50/60Hz 地域で同能力)
RKS-JMシリーズに標準裝備されている高圧ポンプは、小型ながら送水圧力0.3MPaの時に10L/minの流量を確保するインバータ駆動のポンプです。周波數の異なる地域でも同じ送水能力が得られるので、工場設備の移転があっても引き続きお使いいただけて安心です。

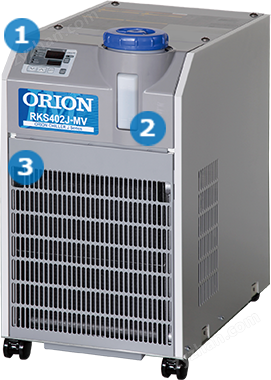

使い勝手が更に進化！ シンプル且つ安心設計
RKS J(M)シリーズ全機種共通裝備
- シンプルな安心設計とコントローラ
+充実の機能
- 大口徑給水口の大容量タンク
- フィルター清掃が簡単
メーカーオプション
メーカーオプションの指定例と指定方法
| ① 機種 | |
|---|---|
| 40 | 400型 |
| 60 | 600型 |
| 75 | 750型 |
| 150 | 1500型 |
| ② 電源仕様 | |
|---|---|
| 1 | 単相100V※1 |
| 2 | 単相200V～230V※2 |
| 3 | 三相200V(50/60Hz)※3 ・220V(60Hz) |
| ③ モデル | |
|---|---|
| M | ミドルグレードモデル |
| 無記入 | エコノミーモデル |
| ④ ポンプ・水回路 | |
|---|---|
| 0 | 標準 |
| 1 | 高揚程・高流量※4 |
| 2 | 接液部銅レス |
| ⑤ ブレーカ | |
|---|---|
| 0 | 標準(NFB) |
| 1 | 漏電ブレーカ(ELB) |
| ⑥ 外裝 | |
|---|---|
| 0 | 鋼板塗裝 |
| 1 | ステンレス(SUS304) |
- 400型のみ対応
- J-MVシリーズのみ対応
- 750型、1500型のみ対応
- RKS402J-MV、RKS602J-MV、RKS75□のみ対応
アクセサリー(別売品)
ご使用用途に合わせたアプリケーション機能を多數用意
アクセサリー(別売品)の一覧につきましては、別ページにてご用意しております。ぜひご覧ください。
- アクセサリー(別売品)RKS J(M)シリーズ全機種共通
用途
RKS J(M)シリーズ用途事例につきましては、別ページにてご用意しております。ぜひご覧ください。
- 水冷機をお求めの際は、RKS GMシリーズをご用命ください。
- RKS J(M)シリーズ用途事例
仕様（スタンダード品）
| 型式 | 空冷式 | |||||||
|---|---|---|---|---|---|---|---|---|
| RKS401J-MV | RKS402J-MV | RKS602J-MV | RKS752J-MV | RKS753J-MV | ||||
| 性 能 | 冷卻能力（50/60Hz）※1 | kW | 1.3/1.5 | 1.8/2.0 | 2.2/2.5 | |||
| 法定冷凍トン | 0.15/0.19 | 0.28/0.33 | ||||||
| 加熱能力（50/60Hz）※1 | kW | 0.53/0.53 | 0.6/0.6 | |||||
| 使用周囲溫度範囲 | ℃ | 5～45 | ||||||
| 使用溫度範囲（液溫） | ℃ | 5~40 | ||||||
| 冷水使用圧力 | MPa | 0.05～0.3 | ||||||
| 制御精度※4 | ℃ | ±0.1 | ||||||
| 使用循環量（50/60Hz） | L/min | 10（揚程30ｍ） | ||||||
| 電 気 特 性 | 電源※2 | V （Hz） | 単相 100 ±10％ (50/60) | 単相 200～230 ±10％ (50/60) | 三相 200・220 ±10％ (50/60・60) | |||
| 消費電力（50/60Hz）※1 | kW | 0.8/0.7 | 0.9/1.0 | 1.0/1.1 | 1.1/1.2 | 0.9/1.0・1.0 | ||
| 電流（50/60Hz）※1 | A | 7.9/7.3 | 3.8/4.7 | 4.9/5.2 | 5.2/5.4 | 3.6/3.4・3.4 | ||
| 電源容量※3 | kVA | 1.2 | 1.5 | 2.0 | ||||
| しゃ斷器容量※5 | A | 15 | 10 | 15 | 10 | |||
| 運転制御方式 | 電子膨張弁容量制御 | |||||||
| 裝 置 細 目 | 冷凍用圧縮機 | kW | 全密閉式ロータリー式 | |||||
| 0.55 | 0.6 | 0.75 | 0.85 | |||||
| 凝縮器 | コルゲーテッドフィン＆チューブ式パラレルフロー型 | |||||||
| 冷卻器 | 構造 | プレート式熱交換器 | ||||||
| 材質 | SUS316（ブレージング：Cu） | |||||||
| 圧送ポンプ | 構造 | カスケード式 | ||||||
| 出力 | kW | 0.25 (インバータ駆動) | ||||||
| 水槽実容量 | L | 約17 | ||||||
| 冷媒 | R410A | |||||||
| 冷媒封入量 | kg | 0.36 | 0.37 | |||||
| 外形寸法（高さ×奧行×幅） | mm | 615(652)×500(508)×375 | ||||||
| 製品質量（乾燥質量） | kg | 42 | 45 | 46 | ||||
| 運転音※6 | dB | 59/62 | 59/60 | 61/62 | 61/62 | 62/63 | ||
| 海外規格CE,UL（60Hzのみ） | － | 〇 | 〇 （UL申請中） | 〇 | － | |||
| 型式 | 空冷式 | 水冷式 | ||||
|---|---|---|---|---|---|---|
| RKS1502J-MV | RKS1503J-MV | RKS402J-MVW | ||||
| 性 能 | 冷卻能力（50/60Hz）※1 | kW | 4.9/5.3 | 1.3/1.5 | ||
| 法定冷凍トン | 0.54/0.64 | 0.55/0.66 | 0.15/0.19 | |||
| 加熱能力（50/60Hz）※1 | kW | 1.1/1.1 | 0.38/0.42 | |||
| 使用周囲溫度範囲 | ℃ | 5～45 | ||||
| 使用溫度範囲（液溫） | ℃ | 5~40 | ||||
| 冷水使用圧力 | MPa | 0.1～0.6 | 0.05～0.3 | |||
| 制御精度※4 | ℃ | ±0.1 | ||||
| 使用循環量（50/60Hz） | L/min | 18（揚程60ｍ） | 10（揚程30ｍ） | |||
| 電 気 特 性 | 電源※2 | V （Hz） | 単相 200～230 -5％,+10％ (50/60) | 三相 200・220 ±10％ (50/60・60) | 単相 200～230 ±10％ (50/60) | |
| 消費電力（50/60Hz）※1 | kW | 2.0/2.5 | 1.8/2.2・2.2 | 0.6/0.6 | ||
| 電流（50/60Hz）※1 | A | 9.5/11.3 | 6.6/8.2・8.2 | 3.2/3.0 | ||
| 電源容量※3 | kVA | 4.2 | 1.3 | |||
| しゃ斷器容量※5 | A | 30 | 15 | 10 | ||
| 運転制御方式 | 電子膨張弁容量制御 | |||||
| 裝 置 細 目 | 冷凍用圧縮機 | kW | 全密閉式ロータリー式 | |||
| 1.2 | 1.8 | 0.6 | ||||
| 凝縮器 | コルゲーテッドフィン＆チューブ式パラレルフロー型 | プレート式 熱交換器 | ||||
| 冷卻器 | 構造 | プレート式熱交換器 | ||||
| 材質 | SUS316（ブレージング：Cu） | |||||
| 圧送ポンプ | 構造 | カスケード式 | ||||
| 出力 | kW | 0.4 (インバータ駆動) | 0.25 (インバータ駆動) | |||
| 水槽実容量 | L | 約17 | ||||
| 冷媒 | R410A | |||||
| 冷媒封入量 | kg | 0.65 | 0.59 | 0.45 | ||
| 外形寸法（高さ×奧行×幅） | mm | 933(970)×590(597)×375(398) | 615(652)×500(508)×375 | |||
| 製品質量（乾燥質量） | kg | 72 | 68 | 44 | ||
| 運転音※6 | dB | 64/65 | 65/66 | 54/55 | ||
| 海外規格CE,UL（60Hzのみ） | 〇 | ー | ー | |||
- 空冷機は冷水溫度20℃、周囲溫度25℃、圧送ポンプ循環量時、水冷機は冷水溫度20℃、冷卻水溫25℃、圧送ポンプ循環量時。冷卻能力は表示能力の95%以上です。加熱能力は運転狀態によって変化します。
- 電源電圧の相間アンバランスは、±3%以內としてください。
- 仕様範囲內における運転電流時。
- 現在の負荷±10%以內の狀態が継続し、かつ周囲溫度が安定している場合。ただし、起動時およびチラーの性能をこえる熱負荷が入力された場合を除く。
- 標準で過負荷保護ブレーカ（NFB）を內蔵しています。
- 運転音は正面1m、高さ1mの値です。
- 本機で使用する液體（冷水）は、清水および濃度30～40%の工業用エチレングリコール水溶液を推奨します。
但し、冷卻能力が10%程度低下する為、ご注意願います。また、純水の場合は、電気伝導率を1µS/cm以上としてください。 - 冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。
- 裝置排熱量（kW）は冷卻能力の1.3倍です。（空冷式）
- 使用環境によっては本機內部配管に結露が生じる場合や、ポンプのメカニカルシールが短期間で水漏れする場合がありますので、必要に応じてアクセサリー（別売品）のドレンパンを設置してください。
外形図(単位: mm)
空冷式
水冷式
性能
冷卻能力線図 （空冷式）
冷卻能力線図 （水冷式）
使用溫度範囲
冷卻水量 （凝縮用）
圧送ポンプ特性曲線図
（標準仕様）
（標準仕様）
圧送ポンプ特性曲線図
（メーカーオプション品）
（メーカーオプション品）
