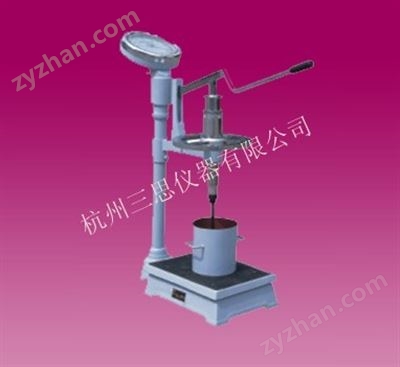

SGO-1200N混凝土貫入阻力測定儀

一、概述

SGO-1200N混凝土貫入阻力測定儀是根據JITJ053-94標準，外型設計輕巧美觀。采用杠桿原理，將測針力直接由儀表讀書，使試驗方便而又準確。

該儀器適用于各類水泥、外加劑以及不同混凝土配合比，不同氣溫環境下的混凝土拌合物，凝結時間的試驗。

二、混凝土貫入阻力儀技術參數

1、貫入阻力：0～1200N

2、精    度：±5

3、貫入針截面積：100mm²，50mm²，20mm²

4、示值誤差：10N

5、貫入深度：25mm

6、貫入速度：2.5mm/s

三、混凝土貫入阻力儀操作方法

1、取混凝土拌合物代表樣，用5mm篩盡快地篩出砂漿，再經人工翻料，裝入一個試模。每批混凝土拌合物取一個試樣，共取三個試樣，分裝三個試模。

2、砂漿裝入試模后，用搗棒均勻插搗（對平面尺寸為150mm×150mm的試模插搗35次）然后輕擊試模側面儀排除再搗實過程中留下的空洞。進一步整平砂漿的表面，使其低于試模上沿約10mm。

3、試件靜置于溫度盡可能與現場相同的環境中，蓋上玻璃片或濕布。約1小時后，將試件儀側稍微墊高約20mm，使傾斜靜止約2min，用吸管吸去泌水，以后每到測試前約5min；同上步驟用吸管去泌水（低溫或緩凝的混凝土拌合物試樣，靜置與吸水間隔時間適當延長）。若在貫入測試前還有泌水，也應吸干。

4、將試件放在貫入阻力儀底座上，記錄儀表上顯示的砂漿和容器的總質量，根據試樣的貫入阻力大小，選擇適宜的測針，一把當砂漿表面測孔邊出現微裂縫時，應立即改換較小截面積的測針。

測針選用參考表：

5、先使測針端面剛剛接觸砂漿表面，然后轉動手輪，使測針在10s內垂直切均勻地插入試樣內，深度為25mm，記下刻度盤顯示的質量增量，并記下從開始加水拌和起所經過的時間及環境溫度。測定時，測針應距試模邊緣至少25mm，測針貫入砂漿各點間凈距至少為所用測針直徑的兩倍。三個試模每次各測1～2點，取其算術平均值為該時間的貫入阻力值。

6、每個試樣作貫入阻力試驗應不小于六次，次的單位面積貫入阻力應不低于28MPa，從加水拌和時算起，常溫下普通混凝土3h后開始測定，以后每次間隔為1h；快硬混凝土或氣溫較高的情況下，宜在2h后開始測定，以后每隔0.5h測一次。

7、測驗結果計算：?jiǎn)挝幻娣e貫入阻力P按下式計算：式中，P 為單位面積貫入阻力（MPa），F(xiàn)為測針貫入深度為25mm時的貫入壓力（N），A為貫入測針截面面積（mm²）

凝結時間取三個試樣的平均值，但出凝時間誤差應不大于30min，如果三個數值中有一個與平均值之差大于30min，則取三個值的中值為結果，如果大與小值與平均值之差大于30min，則試驗應重作。

8、以單位面積貫入阻力為縱坐標，測試時間為橫坐標，繪制單位面積貫入阻力與測試時間關系曲線。經3.5MPa及28MPa畫兩條平行于橫坐標的直線，則直線與曲線相交點的橫坐標即為出凝及終凝時間。

9、儀表操作說明：

使用時先設置好儀表的轉換系數（以kg和N 為例：具體操作方法，先打開儀表背后的開關，儀表自檢結束后，直接把所需系數輸入就行，直接輸入0.98就行，窗口1為顯示的公斤力，窗口2為輸入的轉換系數，窗口3為最后的顯示結果，記錄數值以窗口3的為準。
