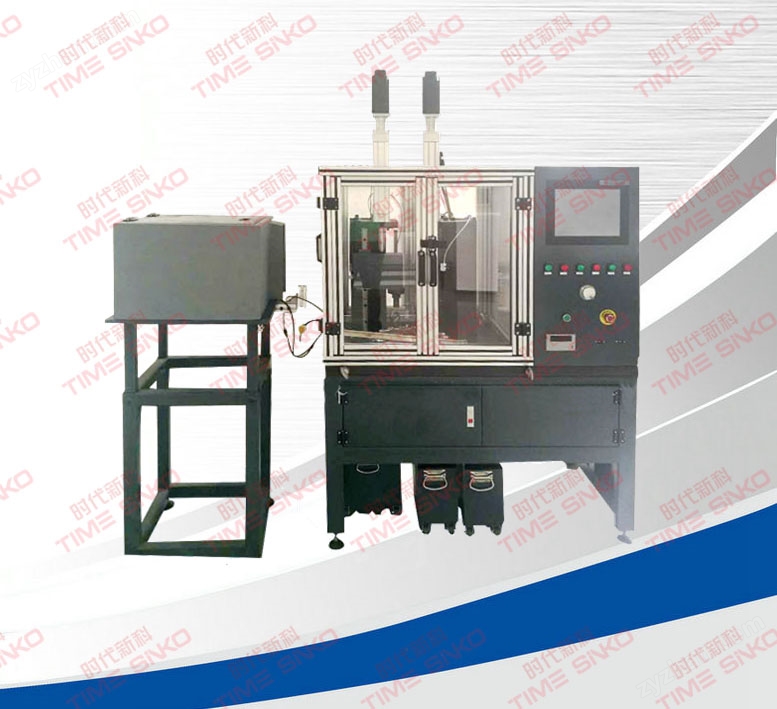

TLW-F全自動彈簧分選試驗機是彈簧生產線上使用的彈簧同步檢測設備，主要進行彈簧的預壓、彈簧試驗力的分選等，每小時可分選2000~3000件，是彈簧快速檢測的設備。

1.1工作順序

  ◇通過震動盤自動上料放入工件

  ◇預壓一次

  ◇道力（F1）檢測，配有負荷傳感器，具有試驗力顯示功能，高度依賴機械裝置準確定位。

  ◇第二道力（F2）檢測，配有負荷傳感器，具有試驗力顯示功能，高度依賴機械裝置準確定位。

  ◇檢測結果出口（F1和F2的負荷分組可任意設置，可自行定義成合格件分組出口和不合格出口，共有5個出口）

1.2工作過程

       試件通過震動自動上料裝置送入轉盤孔中，日本松下交流伺服電機和驅動器連接精密行星減速器，帶動轉盤間歇旋轉，個氣缸帶動壓頭完成預壓過程；第二、三個伺服電機同時下壓，通過彈簧傳至下部的高精度負荷傳感器上。傳感器輸出相應電氣信號，該信號經微機處理，顯示實驗外，使打開不同出口，使得被分選彈簧落入相應的管道內。當轉盤旋轉測試彈簧負荷時，前一只彈簧即落入相應的管道內。依次連續實現分選。

2、特點優勢

   ◇采用計算機屏幕顯示，WINDOWS操作系統平臺，采用時代新科的高速數據采集卡，國際公司運算放大器和進口高速精度十六位并進行總線A/D轉換器，轉換速率250K/s。采集速率20萬次/秒以上，確保測試的準確性和實時性。

   ◇主界面同時顯示分選機工作狀態，實時顯示試驗力、檢測速度、彈簧檢測結果統計結論等試驗信息。具有人機對話功能，界面友好、簡介，便于操作。

   ◇具有過載自動報警保護停機功能。

   ◇節拍控制互鎖保護功能，當工作臺旋轉時，氣缸不能工作；當氣缸工作時，工作臺不能旋轉分度。

   ◇具有設置借件滿箱自動停機、連續空載自動停機等功能，并具有設置后自動保持功能，再次開機可直接調用。

3、技術指標

3.1 分選彈簧節拍      2000~3000件/小時

3.2 彈簧外徑          17--42mm

3.3 彈簧自由高度      15—80mm

3.4 彈簧負荷范圍      20-1000N

3.5 試驗力示值相對誤差≤±1％

3.6 試驗力示值重復性相對誤差≤1％

3.7 全程部分檔，最小讀數值0.04N

3.8 壓縮空氣壓         0.5—0.7Mpa

3.9 自動上料功能（適合彈簧節距小，不易相互纏繞彈簧）
