YJW-10000微機控制電液伺服壓剪試驗機（以下簡稱本機），主要用于檢驗公路、鐵路橋梁橡膠支座成品的力學性能，可對板式、盆式橡膠支座成品進行抗壓強度試驗、抗壓彈性模量試驗、抗剪彈性模量試驗、轉角試驗、剪切角試驗等。本機還可對金屬，非金屬材料，建筑材料等大型結構構件抗壓強度，抗彎強度（可選附件）性能試驗。適用于科研,工廠，建筑,交通等部門及各大院校實驗室試驗用。

適用標準：

《TB/T1893-2006鐵路橋梁板式橡膠支座》

《TB/T2331-2013鐵路橋梁盆式橡膠支座》

《JT/T4-2019公路橋梁板式橡膠支座》

《JT391-2019公路橋梁盆式橡膠支座》

《GB/T17955-2009球型支座技術條件》

《GB/T20688.4-2007橡膠支座 第四部分》（附錄A、B部分）

《GB/T2611—2007試驗機通用技術要求》

功能特點：

試驗中，模擬試件受力狀況，將試樣放在試驗機試驗空間里，由電機帶動蝸輪蝸桿裝置驅動橫梁升降，調節試驗空間至適合的程度；由電機驅動油泵，通過微機控制對試樣施加載荷?？蓪Ω魇较鹉z支座進行抗壓彈性模量試驗、抗剪彈性模量試驗、抗剪粘結性能試驗、極限抗壓強度試驗、摩擦系數試驗、容許轉角試驗以及對盆式橡膠支座進行豎向承載力試驗、徑向變形試驗和盆式摩阻試驗等。

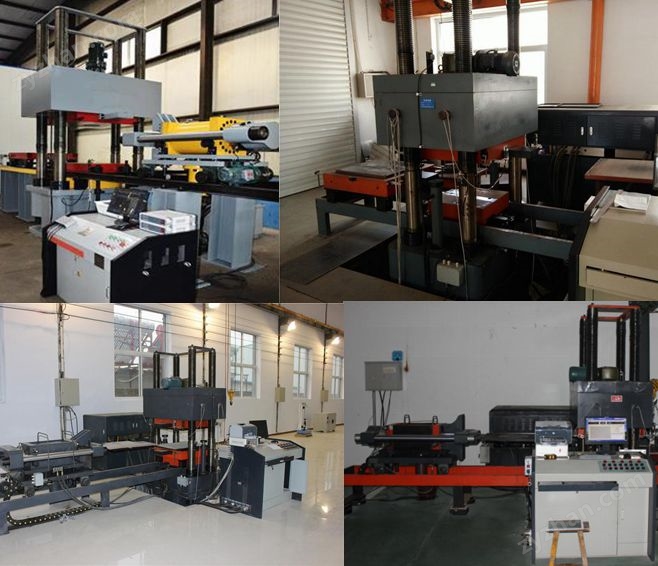

用戶現場圖：

主要技術指標：

（1）、試驗力：10000kN

（2）、試驗力范圍：（0.4%—99%F.S）40 kN—10000 kN

（3）、試驗力精確度：≤±1%

（4）、四點位移測量范圍：0-10mm(數顯千分表分辨率0.001mm)

（5）、四點位移測量平均值精確度：≤± 1%FS

（6）、活塞行程：0－500mm

（7）、上、下壓板距離；0－1500mm

（8）、上、下壓板尺寸：1050×1050×200mm

（9）、四柱凈距（左右/前后）：1200mm/680mm

（10）、位移測量范圍：0-200mm

（11）、位移測量精確度：≤±0.5%FS

2000kN橫向臥式剪力試驗裝置

（1）拉伸(剪切)試驗力:2000kN

（2）試驗力范圍:（1%－99%F.S）20 kN——2000kN

（3）試驗力精確度：≤±1%

（4）活塞行程：0－200mm

（5）拉伸速度：0－50mm/min

（6）位移測量范圍：0－200mm

（7）位移測量精確度：≤±0.5%FS

（8）剪切拉板尺寸：1000×1000×120mm

轉角試驗裝置

（1）     轉角力：600kN

（2）     試驗力范圍:（4%－99%F.S）24kN——600kN

（3）     試驗力精確度：≤±1%

（4）     活塞行程：0－150mm

（5）     位移測量范圍：0－150mm

（6）     位移測量精確度：≤±0.5%FS

（7）     轉角板尺寸：1700×1000×120 mm

軟件界面：
