一、概述：

JHY-A路面路基結構層剪切儀 智能路面層間直剪試驗儀用于瀝青路面層間力學性能的檢測設備，主要用于瀝青路面與水穩層間直剪力學性能檢測，可測出抗剪強度和凝聚力C和摩察角φ。本儀器可用于室內試驗和現場路面檢測。本儀器采用電機伺服伺服控制技術、液壓控制技術、傳感器技術、計算機數據采集與處理技術以及全數字閉環測控系統開發的。
二、產品特點:
1.現場試驗和室內試驗一體式設計，控制系統集成在機身上。
2.極低機身，橫向剪切杠桿變形效應小。
3.自帶垂直軸向加載裝置，可以產生10KN垂直載荷，現場試驗無需反力架和千斤頂?shù)雀郊?br /> 4.機身帶有溫度數字顯示器，可以讀取現場溫度。
5.步進電機驅動加載，帶速度閉環，速度無級調節；高細分驅動設計，低速無振動。
6.主控制器采用7寸彩色觸摸屏，界面友好美觀，帶有限位保護，過載保護。
7.用戶操作界面是9.3寸的Windows平板電腦，采用Wifi（無線局域網）的方式和主控制器進行通訊。
8隨機配備便攜式磷酸鋰動力電池箱，用于現場試驗時無需發電機和車載電瓶。
9.用戶試驗軟件可以完成試驗操作，曲線數據保存，報表打印等。（打印機由用戶自行配備）。通用的試驗軟件可以輸入試驗編號，試驗類型，試驗參數，樣品信息，粘結材料信息，路面信息，溫度，試驗員姓名等報表信息，使用ACCESS數據庫保存試驗參數，試驗數據，曲線等，保存記錄無上限。
10.具有云存儲功能。本機試驗數據可以自動上傳至云數據庫，注冊用戶可以從遠端通過專門的軟件查看試驗結果，曲線等任何信息。

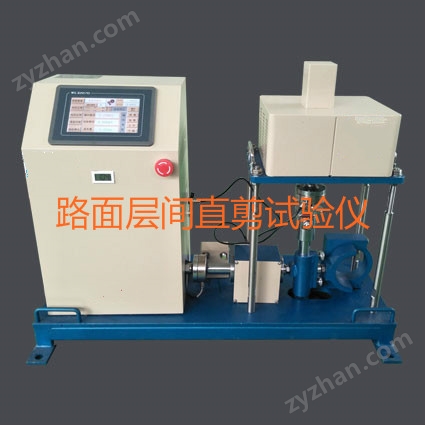

JHY-A路面路基結構層剪切儀
本儀器符合中華人民共和國CJJ139-2010城市橋梁橋面防水工程技術規定，行業公路瀝青路面施工技術規范JTGF-2004，用于路面、橋面、檢測防水卷材、土工合成材料，基層處理劑與基面剪切強度（基層與面層粘接強度或層間剪切強度）。

技術參數
1、剪切荷載：30KN±0.01KN
2、粘結剪切強度速率：1-50mm/min±0.1mm（可設定）
3、粘結強度剪切變形：0-30mm±0.01mm
4、試樣尺寸：直徑100mm±0.2mm；方形100mm×100mm×100mm
5、電壓：220V
6、可用于現場檢測（現場鉆孔后直接剪，不用將芯樣取出）、室內試驗、公路行業用擊實儀制作標準樣（國標用5kg鋼錘擊實75次制樣）。
7、微電腦采集、伺服電機控制速率功能：存儲20個試驗數據，液晶實時顯示力及變形峰值打印，也可通過 RS232接口連接計算機，通過軟件處理，拉伸力、變形、峰值、速率、圖形，查看各原始數據功能。
