詳細介紹
地質雷達主要特點/優勢:
掃描速率更高:雙通道掃描速率2480掃/描(采樣點512),4890掃/秒(采樣點256),適用于車載高速檢測,速度可達250km/h,還可適用于鐵路高速檢測,是目前世界上掃描速率的雷達主機。
采樣點更多:每道采樣點可達16384,有效提高數據分析率,是圖形更加清晰。
A/D轉換更高:24位,增強接受弱信號能力,增大主機動態范圍,有效提高探測精度。
主機集成度高:內置WiFi功能,優質隧道三維地質預報系統超前預報探測雷達1臺起訂可實現數據無線傳輸,集成GPS、視頻功能精確定位。
主機天線兼容性強:兼容所有頻率天線,主機具有自動識別天線功能,支持熱插拔,操作簡單快捷。
性能特點:
OKO-3地質雷達主機可兼容GEOTECH公司所有天線;
主機通道:2通道( 根據用戶需求可擴展到64通道);掃描速率:2480掃/秒( 采樣點512)、 4890掃/秒( 采樣點256);
采樣點數:128、 256、 512、 1024、 2048、 4096、 8192、 16384( 可選);
時間窗口:25600ns;
動態范圍:160dB;
信噪比:160dB;
A/D轉換:24位
分辨率:5 PS ;
疊加:1-100000 ;
觸發方式:距離觸發、 時間觸發、 手動觸發;
主機內置WIFI功能,可實現數據無線傳輸;
集成GPS模塊,可實現精準定位;
主機支持攝像功能;
自動識別天線,無需設置天線參數;
主機天線支持熱插拔;
數據傳輸方式:以太網口傳輸或無線傳輸;
Android軟件可適用于平板電腦操作;
工作溫度:-40℃~+50℃
重量:0.99Kg
系統構成:
OKO-3 地質雷達采集控制系統
數據處理系統
雷達天線
測距系統
GEOSCAN 32 數據采集處理軟件
路面結構層快速即時自動分層軟件( 可實現停車即時打印檢測結果、 報表)
車載安裝支架等其他工具附件
應用領域

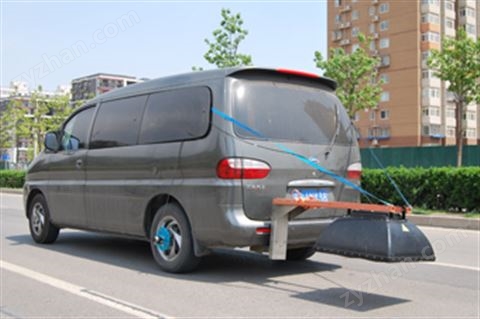

AB-2000R喇叭形空氣耦合天線
主頻2000MHZ主要用于檢測高速公路、市政道路及機場跑道等瀝青混凝土路面厚度,安裝在檢測車上測試時速可達145km/h,不影響正常交通,可自動生成層位厚度報表。
性能特點
中心頻率:2000MHz
可達深度:0.7m
參考穿透深度:0.5m
尺寸:320*300*160mm
重量:1.7kg
適用領域:主要用來檢測高速公路及機場路面瀝青混凝土等
應用領域
中心頻率100MHZ,主要適用于地質分層及基巖探測、隧道超前預報、電纜管道及空洞探測、壩體病害探測和鐵路路基病害探測。
性能特點
中心頻率:100MHz
可達深度:30m
參考穿透深度:12m
尺寸:950×730×180(mm)
重量:18kg
適用領域:主要用于地質分層及基巖探測,隧道超前預報,電纜、管道及空洞探測,壩體檢測和鐵路公路路基檢測等。
