英國SDMT特高頻局放放電檢測與定位儀PD71適用于GIS、變壓器、開關柜、電纜等多種設備的局部放電檢測、診斷與定位。具備靈敏的特高頻/高頻傳感器、超大規模的專家診斷數據庫及GIS局部放電實時定位功能。

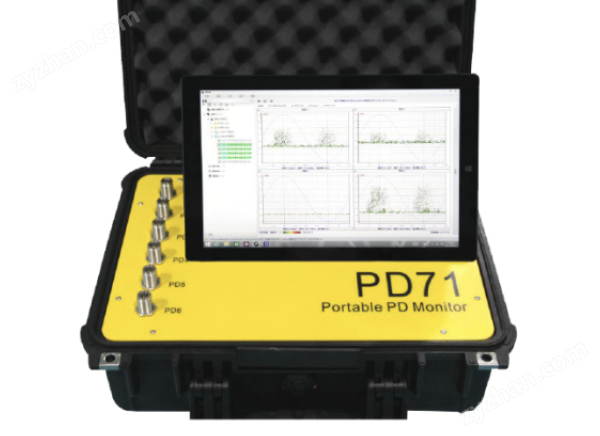

(便攜式)英國SDMT特高頻局放電檢測和定位儀PD71。

產品特點：

高**性、高靈敏度的傳感器。

超寬動態范圍的信號處理單元。

無線工程信號同步器。

高效、多功能的后臺診斷平臺。

(便攜式)英國SDMT特高頻局放電檢測和定位儀PD71。

產品應用：

適用于GIS、變壓器、開關柜、電纜等設備的局部放電檢測、診斷和定位。具有靈敏的超高頻/高頻傳感器、超大型專家診斷數據庫和GIS局部放電實時定位功能。

SDMT靈敏度遠高于同類產品，各項指標均通過國內外quan威機構的檢測認證。

PD71信號處理單元具有超寬的動態范圍，可接收處理-75~B信號。

SDMT無線工頻信號同步器可提供準確的工頻相位同步信號，可連接現場220V電源或PT信號，半徑300米。

SD42具有PD71診斷軟件的分析和定位功能。ji大大提高了狀態維護的效率。

SD42數據庫記錄了每個傳感器的脈沖jing確時標。智能統計算法將定位精度提高到25cm。

PD71信號處理單元技術參數英國SDMT特高頻局放電檢測和定位器PD71。

局部放電通道數量。

6

局部放電檢測的動態范圍。

-75~-5dBm。

局部放電檢測頻率帶寬。

100MHz~2000MHz。

信號采樣率。

100MS/s。

電池供電時間。

8h

工作溫度/濕度。

-25℃~55℃/95%無凝露。

重量/尺寸。

8kg/420×331X174(mm)

SDMT特高頻傳感器技術參數英國SDMT特高頻局放電檢測和定位器PD71。

描述

內置UHF傳感器。

外置UHF傳感器。

工作頻段有效。

300-1500MHz。

300-1500MHz。

信號檢測靈敏度。

≥13mm。

適用于開放式盆：≥13mm；適用于澆注孔盆：≥5mm。

工頻接地電阻。

≤0.2Ω。

N/A

承受工頻沖擊電流的能力。

≥10ka(10/350μs)

N/A

過壓保護器工頻接地電阻。

≤0.2Ω。

N/A

過電壓保護器接入衰減。

≤1dB

N/A

過電壓保護器沖擊電流承載能力。

≥10ka(10/350μs)

N/A

SF6氣體泄漏率。

≤3ppm/24h。

N/A

適應壓力

-1Bar~+10Bar。

N/A

抗震動/抗沖擊/抗震動能力。

參考IEC60068。

參考IEC60068。

設計壽命

≥50年

≥50年

工作溫度/濕度。

40℃~85℃/95%

40℃~85℃/95%

重量/尺寸。

根據用戶GIS結構定制。

0.2kg/110x50x80mm。

SDMT高頻傳感器技術參數。

描述

高頻電流互感。

高頻電容耦合。

工作頻段有效。

0.2MHz~55MHz。

5MHz~80MHz。

工作溫度/濕度。

40℃~85℃/95%

40℃~85℃/95%

重量/尺寸。

0.15kg/128X120X22(mm)

0.1kg/77X63X34(mm)

SD42后臺診斷平臺的技術參數。

數據顯示

局部放電幅值、能量、頻率等。

數據統計與分析。

三維PRPS、三維PRPD、三維脈沖聚類圖譜。

GIS局部放電在線定位誤差。

可達25cm。

識別局部放電類型的準確性。

＞95%

基本配置

包括:PD71信號處理單元主機一臺，SurfacePro電腦一臺(預裝檢測軟件，配鍵盤)，外置PDS-600傳感器3臺，外置PDS-601傳感器3臺，10米同軸電纜3臺。無線工頻同步器一臺，手機頻段陷波器3臺，低通濾波器800MHz2臺，高通濾波器900MHz2臺，U盤1臺，USB電纜1纜，一根電源線，一份出廠證，一份中文操作說明書，兩個儀器箱:主機箱8kg/長420mm，寬331mm，高174mm(含計算機存儲空間)；配件箱6.2kg/長559mm，寬351mm，高229mm。

請直接致電埃登威上海。
