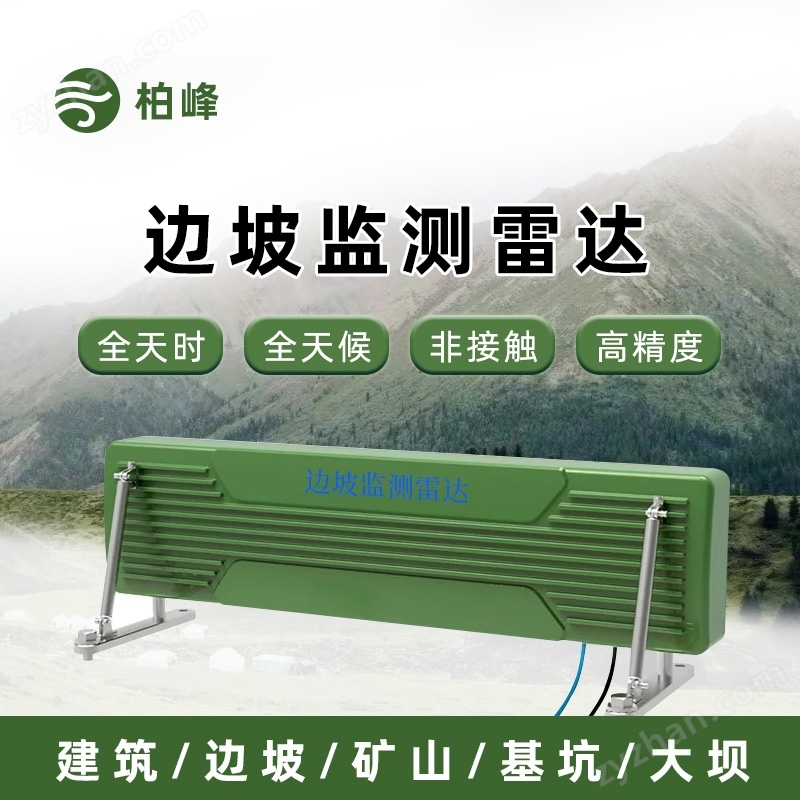

邊坡監測雷達 野外環境監測是一款基于微波干涉測量技術(InSAR)的高精度監測設備,專為山體邊坡、露天礦場、水利大壩、路基邊坡等工程安全監測設計。系統采用24GHz調頻連續波(FMCW)雷達技術,可實現最遠5公里范圍內毫米級(0.1mm)位移監測精度,支持7×24小時全天候自動化監測,不受雨雪、霧霾、黑夜等環境條件影響。
技術優勢
• 非接觸式測量:無需安裝反射靶標,直接對邊坡表面進行掃描監測
• 三維形變分析:同步獲取監測目標的距離向、方位向位移數據
• 智能預警系統:內置位移速率閾值算法,實時觸發聲光/短信多級報警
• 遠程監控:支持4G/光纖網絡傳輸,數據實時上傳至云端監測平臺
核心功能
典型應用
? 露天礦邊坡穩定性監測
? 高速公路/鐵路沿線邊坡預警
? 水利工程壩體形變監測
? 地質災害應急監測
? 城市建筑基坑監測
邊坡監測雷達 野外環境監測系統符合《地質災害監測規范》要求。
產品參數:
結構形式:MIMO、滑軌式、旋轉式
架設方式:支持固定、車載等架設方式
工作頻段:5.2-6GHZ或24-26GHZ
監測信息:位移/速度/加速度
測量距離:≥5KM
測量精度:形變精度 ≤0.1MM
分辨率:1KM處分辨率>1㎡
監測范圍:水平 100°垂直 40°
監測面積:視監測距離而定
尺寸:長X寬X高 140CMX15CM X35CM
重量:小于10KG
供電要求:支持市電、發電機、太陽能等供電模式
監測周期:≤1S
功耗:30W
工作溫度:-40°C~60°C
防護等級:IP67
