WEK-TG66激光定位燈檢測模體,WEK-TG66模擬激光QA模體符合《JJG 1179-2021》

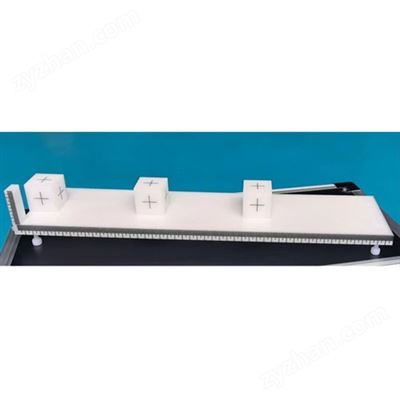

WEK-TG66激光定位燈檢測模體,WEK-TG66模擬激光QA模體是一種CT模擬激光QA模體用于完成CT掃描儀和室內激光器的二次特定質量保證檢查，符合AAPM TG66的建議。這個標記清晰的工具可以輕松索引到CT表，有助于執行一系列重要的QA檢查，包括：

•龍門激光器的對準
•室內激光器的間距和方向
•確認水平和正交工作臺方向






3個小柱上方各有一組沿三維X、Y、Z方向分布的直徑1.0mm的圓孔，圓孔交匯處放置鉛球。








機架
機架的測試步驟如下:
a)將機架激光打開，在整個成像范圍內，將白紙垂直于冠狀面(或矢狀面遮擋一側激光線的局部并評估兩側激光間偏差，依次檢測機架激光的共面性，若超容差-水需進行調整;
b)將激光質控模體如圖2所示擺放在定位床上(模體應放置在床的左右中分位置且垂直于床的長軸線)，使得模體每一個模塊的十字線與機架內激光對齊，設置此位置為床坐標y=0:
c）采用最小層厚、層間距進行軸掃;
d）觀察掃描圖像，查看模體內標記(十字線)之間的位置關系，若內標記清晰地顯示在同一層面，則表示機架內橫斷面激光可準確指示掃描平面且冠狀面激光與掃描平面垂直;若內標記同時清晰地出現在非零平面，則表示機架內橫斷面激光與掃描中心平面平行且冠狀面激光與掃描平面垂直;若內標記顯示在不同的層面或顯示在同一層面的清晰程度不一樣，則表示機架內橫斷面激光與掃描中心平面不平行且冠狀面激光與掃描平面不垂直，超容差需進整；
e）在掃描圖像中找到中間模塊十字線層面，調出掃描圖像的網格標記線工具，觀察模體十字中心與圖像中心的重合性，以此判斷內激光指示中心與掃描中心點的重合性；
f）退床觀察矢狀面激光與中間模塊十字線的一致性，以此判斷矢狀面激光與掃描平面的垂直。



外
1.外激光共面性及移動精度
外激光共面性及移動精度的測試步驟如下:
a)將外激光打開，在整個成像范圍內，將白紙垂直冠狀面(或矢狀面或橫斷面)激光放置，擋一側激光線的局部并評估兩側激光間偏差，依次檢測每個外激光面的共面性，若差需進行調整;
B）將鋼尺固定在定位床上，依次檢查各方向移動激光的移動精度。各方向檢查的移動范圍
可能包括臨床使用的范圍。
2.外激光垂直度與水平度檢查
利用激光水平儀,檢測橫斷面激光和矢狀面激光的垂直度及冠狀面激光的水平度。若不一致進行調整。
