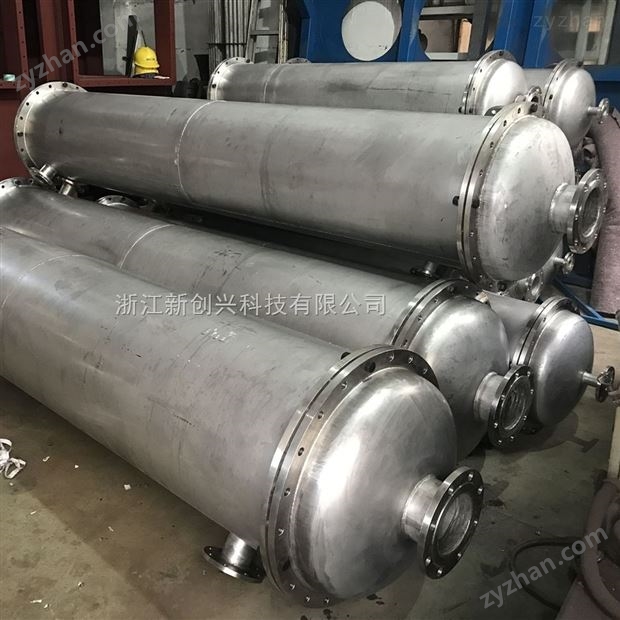

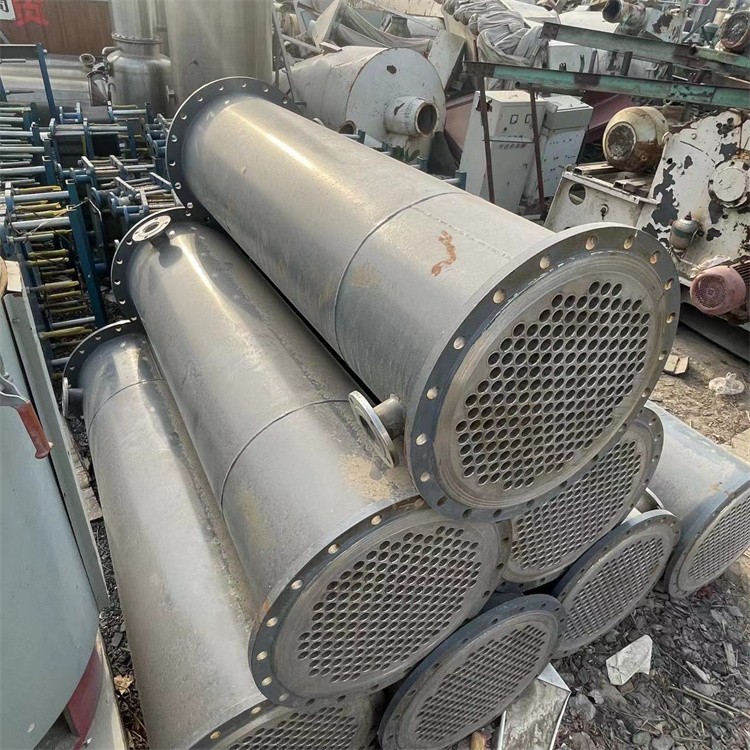

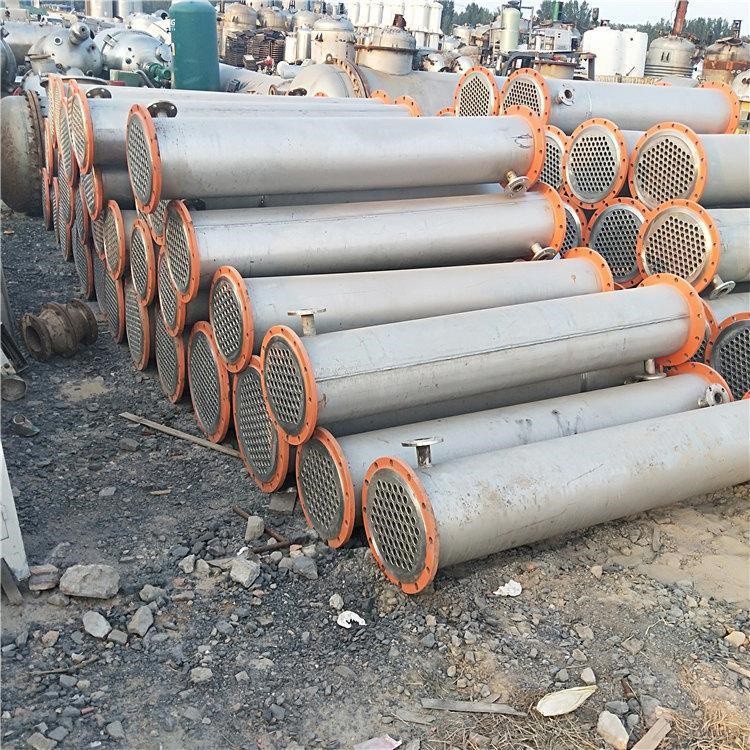

316不銹鋼列管式冷凝器工作原理詳解

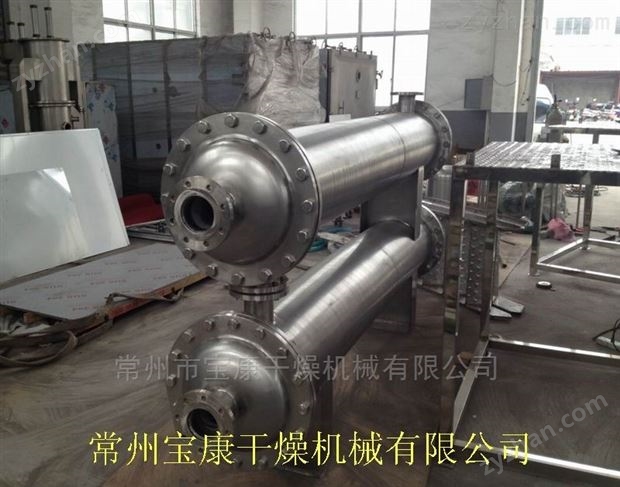

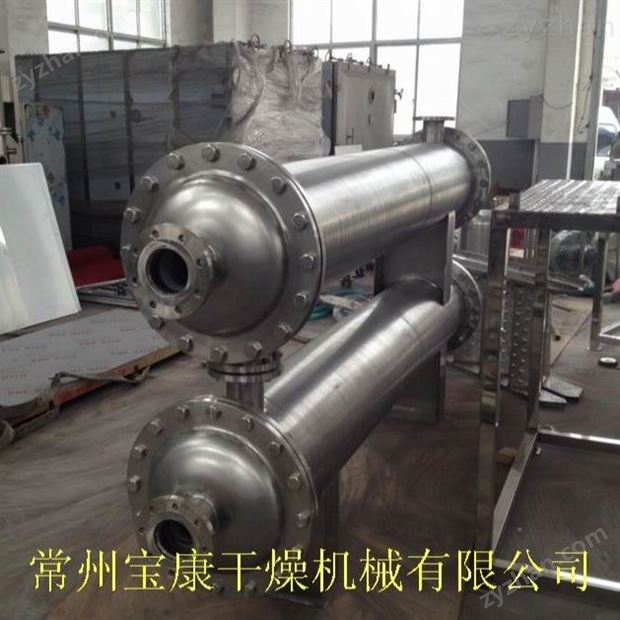

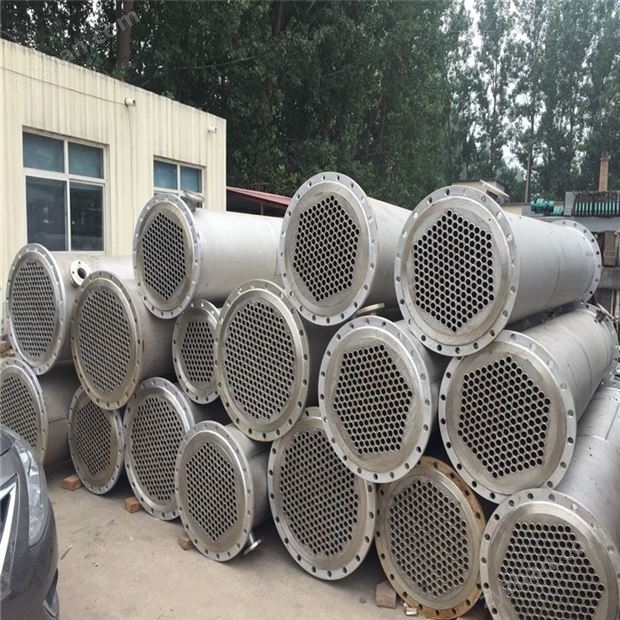

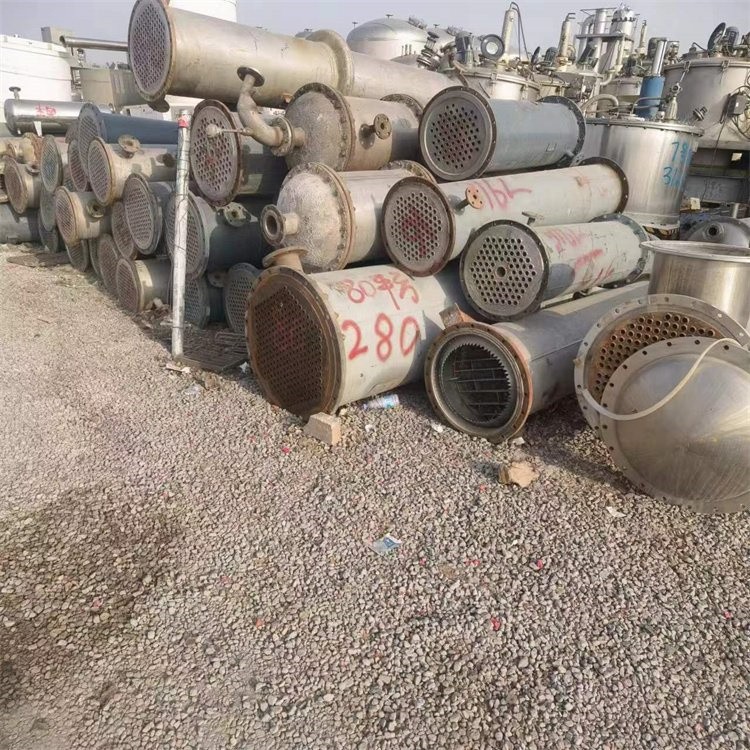

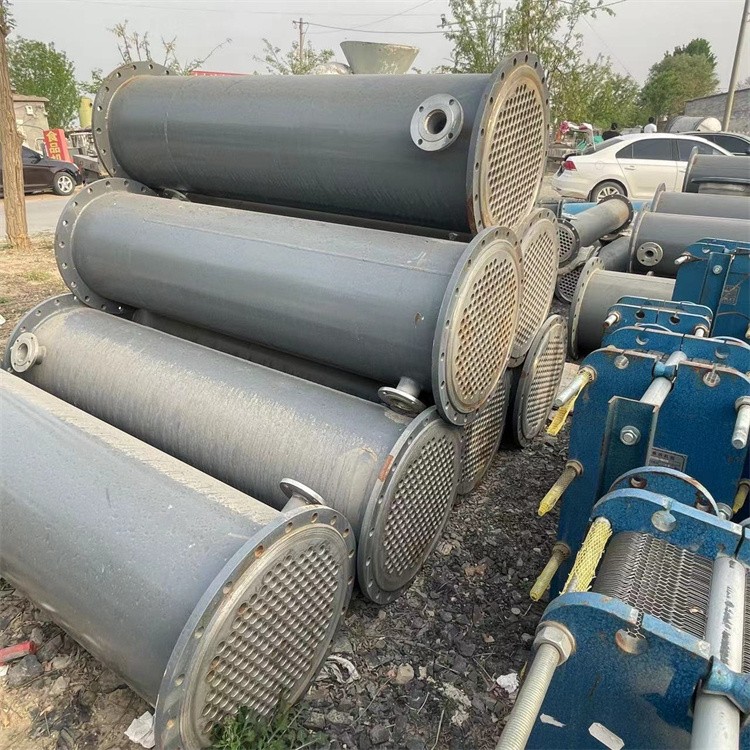

一、設備結構與組成

列管式冷凝器（Shell and Tube Condenser）以316不銹鋼為核心材質，由以下關鍵部件構成：

殼體（Shell）：外筒結構，通常走冷卻介質（如水或空氣）；

管束（Tube Bundle）：多根316不銹鋼管平行排列，內走需冷凝的蒸汽或熱流體；

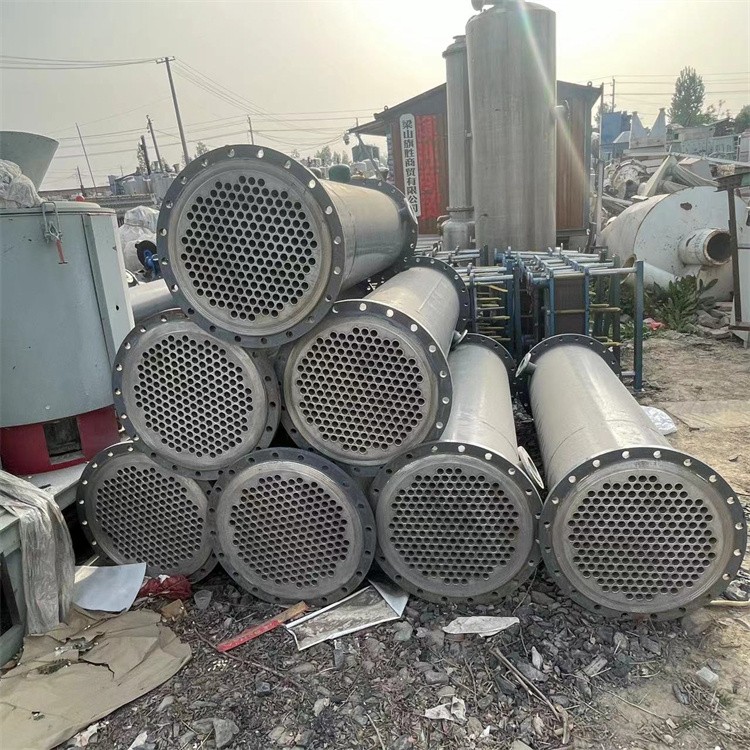

管板（Tube Sheet）：固定管束兩端，確保密封；

折流板（Baffles）：引導殼程流體湍流，提升換熱效率；

封頭（Header）：分配管程流體，支持多流程設計（如2程、4程）。

二、工作原理與流程

熱交換機制

管程（熱側）：高溫蒸汽或氣態介質從管束內流過，釋放潛熱并逐漸冷凝為液態；

殼程（冷側）：冷卻介質（水/空氣）在殼體內逆流或錯流通過管束外壁，吸收熱量后升溫排出。

冷凝階段

顯熱傳遞：過熱蒸汽降溫至飽和溫度；

潛熱釋放：蒸汽在管壁冷凝成液膜（膜狀冷凝）；

過冷階段：液態進一步降溫至飽和溫度以下，提升冷凝效率。

316不銹鋼的核心優勢

耐腐蝕性：含2%~3%鉬（Mo），抗氯化物應力腐蝕（適用海水冷卻、含氯化工介質）；

高溫穩定性：持續工作溫度可達800℃，短期耐受1200℃；

衛生等級：表面光潔度Ra≤0.8μm，滿足制藥/食品行業GMP要求。

三、關鍵性能參數

參數典型范圍/要求說明

換熱面積10~500㎡（定制化設計）管長6m，管徑Φ19~25mm，三角形排列

設計壓力管程≤10MPa，殼程≤6MPa316不銹鋼屈服強度≥205MPa

傳熱系數水冷：800~1500 W/(㎡·K)空冷：30~60 W/(㎡·K)

污垢系數0.0002~0.0005 (㎡·K)/W定期清洗維持效率

四、工作流程示意圖

高溫蒸汽 → 管程入口 → 管束內流動 → 冷凝成液 → 管程出口（液態）

↑ 熱量傳遞 ↓

冷卻水 → 殼程入口 → 折流板導流 → 殼程出口（升溫）

五、應用場景與選型建議

化工行業

場景：鹽酸、硫酸蒸汽冷凝（316L超低碳型抗晶間腐蝕）；

設計要點：管壁厚度≥2.5mm，流速≤2m/s（防沖刷腐蝕）。

制藥行業

場景：溶劑（乙醇、丙酮）回收；

衛生設計：全焊接結構，拋光（Ra≤0.4μm）。

海水淡化

場景：多效蒸餾（MED）系統；

防腐策略：陰極保護（犧牲陽極）+ 定期鈍化處理。

六、運維與故障處理

效率維護

化學清洗：每6個月用8%硝酸循環清洗（去水垢/氧化層）；

機械清洗：高壓水槍（≤50MPa）清除管束內積碳。

常見故障與對策

故障現象原因分析解決方案

冷凝效率下降管壁結垢/堵塞化學清洗 + 安裝在線過濾裝置

管程泄漏管板焊縫開裂/腐蝕穿孔氬弧焊補焊（需停機泄壓）

振動異響流體誘導振動/支撐失效加裝防振支架 + 調整折流板間距

七、對比其他材質的優勢

材質耐腐蝕性最高工作溫度成本適用介質

316不銹鋼優（耐氯離子、有機酸）800℃中高海水、酸堿蒸汽、有機溶劑

304不銹鋼良（不耐高濃度Cl?）600℃中一般工業用水、弱酸

鈦合金極優（耐海水腐蝕）1000℃強酸（鹽酸、硝酸）

碳鋼差（需涂層保護）400℃低非腐蝕性蒸汽（如水蒸氣）

八、總結

316不銹鋼列管式冷凝器通過高效逆流換熱+耐腐蝕設計，成為苛刻工況（如含氯、高溫、高衛生要求）下的優選方案。其性能核心在于：

材料優勢：鉬元素強化抗點蝕能力，延長設備壽命至15年以上；

結構優化：折流板與多流程設計提升湍流程度，傳熱系數較普通碳鋼高30%~50%；

維護便捷：模塊化設計支持快速更換管束，停產損失最小化。

選型建議：需綜合評估介質腐蝕性、工作壓力及長期運行成本，316不銹鋼尤其適合化工、制藥、海洋工程等應用場景。
