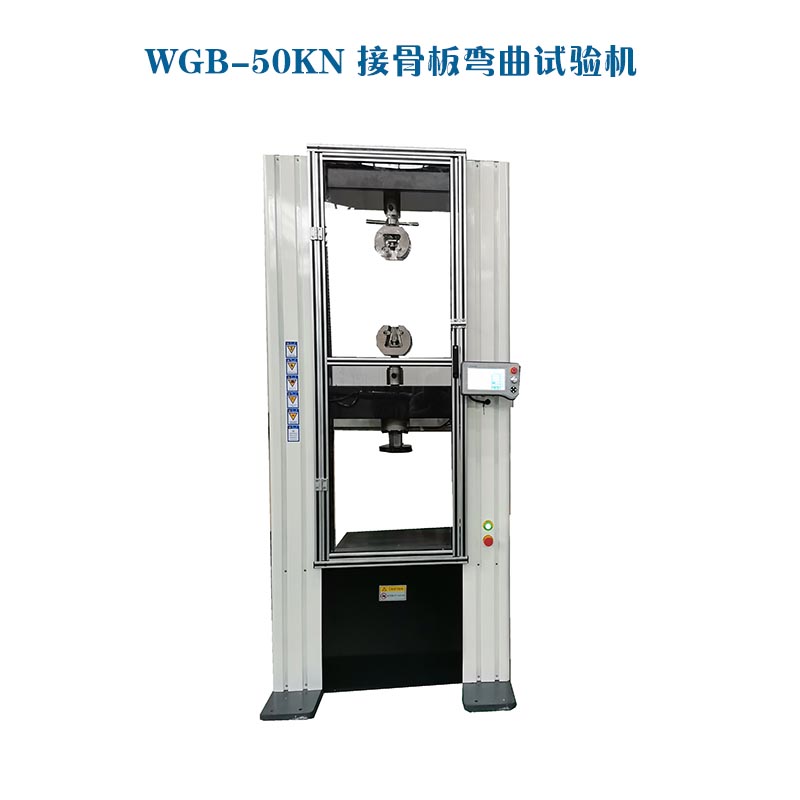

WGB-50醫用接骨板彎曲試驗機主要用于骨接合植入物金屬接骨板在室溫環境下進行拉伸試驗、壓縮試驗、彎曲試驗，以及骨科材料機械力學性能實驗測試及研究。

可測試以下材料:骨結合植入物、外科植入物、直型接骨板、角度接骨板、抓握式接骨板、管形接骨板、L型接骨板、鉤接骨板、雙彎接骨板、Y型接骨板、高爾夫球棒形骨板、T形骨板等。

可檢測以下技術指標:彎曲強度和剛度;等效彎曲剛度;載荷-撓度曲線;撓度;抗拉強度;屈服強度;上屈服強度;下屈服強度;規定非比例延伸強度;斷后伸長率;斷面收縮率等。

依據標準:

1. YY/T0342 -外科植入物接骨板彎曲強度和剛度的測定;

2. YY0341-骨接合用無源外科金屬植入物通用技術條件

3. YY0017-骨接合植入物金屬接骨板

4. GB/T13810-外科植入物用鈦及鈦合金加工材

5. GB23102外科植入物金屬材料Ti-6Al -7Nb合金加工材

6. ISO 5832-12-外科植入物.金屬材料.第12部分:鍛造鈷鉻鉬合金;

7. ISO 13356- 外科植入物.釔穩定正方晶相氧化鋯(Y-TZP) 陶瓷材料

8. NF S94-063-外科植入物-Yttri a穩定的四角形鋯基陶瓷材料;

9. ASTM F382-201 4金屬骨板規格與試驗方法;

10.DIN ISO 5832-9- 外科植入物金屬材料第9部分:鍛制高氮不銹鋼

產品特點：

1. 精密無間隙滾珠絲杠、高剛性、高穩定性的門式載荷機架，機架尺寸可定制。

2. 2.高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

3. 3.高速率、低振動、免維護、靜音型交流伺服電機驅動系統。

4. 4.電路板采用光電隔離設計，具有抗干擾能力強的特點。

5. 5.內置以太網接口;方便的手持控制器，即停即行功能;操作靈活、隨意切換。

6. 6.多種完善的試驗夾具，快速更換;可選T型工作臺、防旋轉夾具/附件裝置、環境系統、引伸計。

7. 7.寬泛的測試速度0.001 ~600mm/min (可定制高速試驗機1000mm/min; 1500mm/min; 2000mm/min) 。

8. 8.全數字閉環、多通道、多功能、易操控的HLXK-Test測控軟件;多種標準方法(國標、英標、美標、德標、澳標、日標、意標、

9. 俄標、歐標/GB、IS0、 JIS、 ASTM、DIN、BS、EN)。

10. 9.試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。

11. 10.載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

12. 11.控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。

13. 12.過程再現和數據再分析、曲線放大、比較、遍歷;曲線可自由放大和縮小;滿度自調。

14. 13.靈活的Exce1或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。

15. 14.試驗結束自動返回，智能、高效、快捷。

16. 15.多重保護功能:試驗力過載保護;過流、過壓保護;試樣破斷時安全保護;超溫保護;干燒保護;缺水保護;操作提示向?qū)ПＷo;試驗結束自動保護等。

主要技術指標：

1. 較大試驗力：20kN

2. 測 量 范 圍：較大試驗力的0.4%-99%。

3. 試驗力精度：優于示值的±0.5%

4. 試驗力分辨力：1/300000(全程不分檔或等效6檔)

5. 橫梁位移測量精度：分辨率高于0.001mm

6. 變形測量精度：±0.5%（在0.2-10mm范圍內）

7. 試驗速度范圍：0.01-500mm/min，無級調速

8. 速度控制精度：±1%(0.01-10mm/min)；±0.5%(10-500mm/min)

9. 恒力、恒變形、恒位移控制范圍：0.2%-99%FS

10. 夾具形式：見附件

11. 整機電源：單相,220V±10%,50Hz，功率：1.5kW

12. 工作環境：室溫—35℃,相對濕度不超過80%

13. 主機尺寸：760mm×530mm×1760mm

14. 整機重量：420kg
