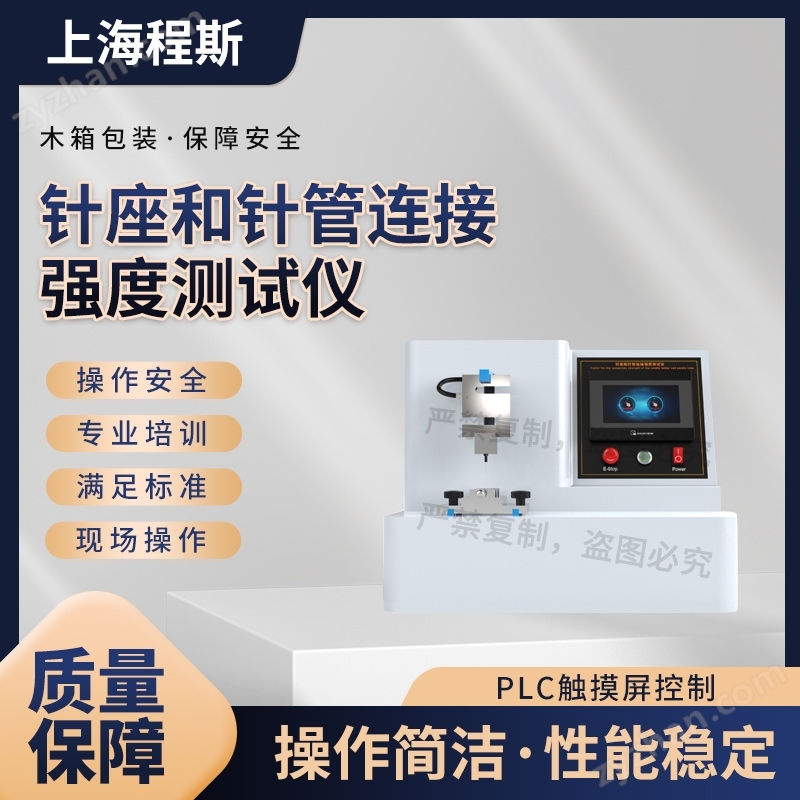

針座和針管連接強度測試儀

針座和針管連接強度測試儀

一、核心功能?力學性能測試?

通過施加軸向拉力或壓力，模擬臨床使用中針管受拉拔、擠壓的受力狀態，檢測連接處是否發生松動或分離。

?雙模式檢測機制?

?靜態測試?：按設定力值（如10N/20N）持續施壓，判定連接處是否松動；

?動態測試?：記錄拉斷力峰值及力-位移曲線，分析連接失效臨界點。

?智能判讀系統?

內置高精度傳感器實時采集數據，自動生成力值曲線并標記分離臨界點；

機載打印機直接輸出測試報告。

二、核心技術參數

控制系統：PLC控制系統

操作界面：彩色7寸威綸通液晶觸控顯示屏，中英文切換

公稱規格：根據客戶要求

拉力范圍：1-50N， 精度：±0.05%FS（可定制其他量程和精度）

拉力速率：0-200mm/min之間

設定時間:1s～60min(客戶任意設置)，精度：0.2s

拉力起始距離：150mm以上（可調）

電源：220V，50Hz

凈重：29.3kg

外形尺寸：500×500×440（mm）

儀器免費依標準：規定升級服務

設備免費保修期為1年

三、執行標準及標準化操作流程

測試標準：wanquan符合YY0450.1-2020標準中相關條款設計制造

附錄I(規范性附錄)針座和針管連接處強度的測定

1.1 原理

向針管和針座施加連續的拉伸和壓縮力檢查管-座連接處是否松動。

1.2儀器

拉伸試驗裝置能施加20N的力,準確度為士1%。

1.3 試驗程序

1.3.1試驗前將針在40%~60%相對濕度(22士2)℃的環境下進行2h的狀態調節。

1.3.2將針管和針座夾持在拉伸試驗儀的夾頭中依次以100mm/min的速率施加如下拉伸和壓縮力各一次:

-10N試驗針的公稱外徑小于06mm;

--20N試驗針的公稱外徑大于或等于06mm。

1.3.3檢查針管和針座的連接處并記錄針管是否松動。

1.4 試驗報告

試驗報告應包含以下信息:

a)針的識別;

b)針的外徑,以毫米表示;

c)施加的負載(即10N或20N);

d)針管是否在座處松動。

四、關鍵操作規范

?夾具適配性?：更換專用夾具匹配不同針座類型（如魯爾接頭、螺紋接口）；

?校準維護?：每日測試前用標準砝碼校驗力值精度（誤差≤±1%）；

?數據有效性?：僅記錄非裝夾區域的連接失效數據。

五、核心應用場景

?生產質控?

批量檢測符合YY0450.1-2020等標準，確保針座抗拉拔力≥22N（預灌封注射器）或≤15N（防脫落安全閾值）。

?研發驗證?

對比膠粘、熱熔等工藝的連接強度，優化針座結構設計（如卡扣式、環抱式）；評估材料老化（溫濕度加速試驗）對連接耐久性的影響。

?醫療安全監管?

預防臨床針管脫落風險，降低麻醉針、留置針等器械的醫療事故率。

六、配置清單

主機1臺;

測試軟件1套;

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;
