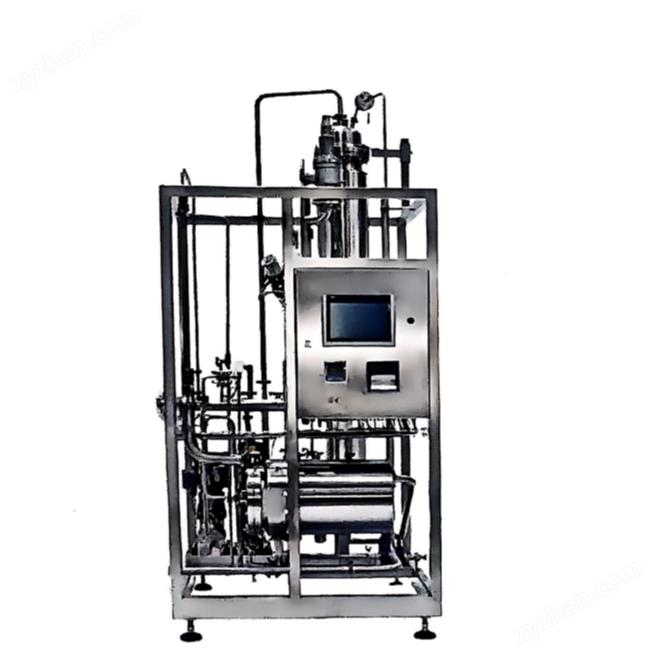

純蒸汽發生器
? 純蒸汽發生器是以純化水為原料的設備?。純蒸汽發生器通常以純化水為原料水,通過工業蒸汽加熱產生符合醫藥標準的純蒸汽,主要用于制藥設備和生產線的滅菌消毒?。
工作原理:合格的原料水有多級泵增壓后進入分支冷凝器后進入分離器和蒸發器,液位由液位開關控制。工業蒸汽進入蒸發器將原料水加熱蒸發變成蒸汽氣化后夾帶水滴的蒸汽進入分離室,水滴在分離器由于重力的作用下與蒸汽分離,溶于原料水后重新蒸發,分離后的蒸汽變成純蒸汽。整個蒸發過程中濃縮水間歇排放。
純蒸汽發生器主要部分組成:
?蒸發器?:原料水的蒸發過程在這里進行。
?預熱器?:對原料水進行預熱。
?蒸汽緩沖罐?:儲存和分離純蒸汽。
?純蒸汽冷凝器?:冷凝純蒸汽。
?電氣控制系統?:控制設備的運行。
?儀表及管路?:監測和控制設備的各項參數?。
