一、蒸煮罐的產品的概述

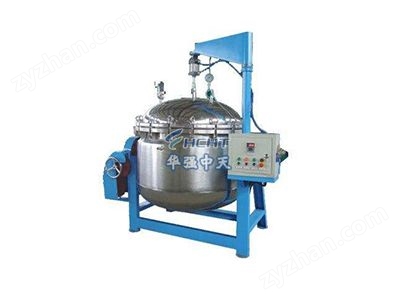

　蒸煮罐產品描述多功能蒸煮罐廣泛適用于食品、藥品的設計與生產，蒸煮罐設計有高溫蒸煮、浸熬、精提等多功能。具有連續升溫、恒壓蒸煮、降溫出液、排渣、清洗方便等功能，蒸煮罐可設計140度2-6公斤左右的蒸煮提取。

　二、高溫蒸煮罐設計參數說明

　1.結構：①立式,上下橢圓封頭,帶 4 個支耳。②標準夾套。③保溫。④設備內部配支撐柵板、可拆卸篦子。

　2.壓力：①工作壓力：罐內：0.3Mpa;夾套：0.35Mpa;②設計壓力：罐內：0.33Mpa;夾套：0.4Mpa。

　3.溫度：①工作溫度：罐內：100℃;夾套：146℃;②設計溫度：罐內：125℃;夾套：151℃。

　4.材質：與物料接觸部位、夾套、支耳和塔節法蘭等均采用 S30408。

　5. 板材厚度：①上封頭：δ=12mm;②內筒體和下封頭：δ=14mm;③夾套和夾套封頭：6mm;④保溫筒子體：δ=3mm;⑤保溫封頭：δ=4mm;⑥支撐環板、支撐板：δ=12mm;⑦筋板：80#δ=12mm

　6.內通體￠1700*14;夾套筒體￠1800*6;保溫筒體￠1900*3。

　7.支耳B5。

　8.人孔：配:衛生級快裝人孔，快裝人孔(固定式人孔) 2 個，DN550-0.4。

　9.表面處理要求：蒸煮罐內腔需采用機械拋光處理，粗糙度為：0.45μm，表面不得有沙眼;罐外表面上、下封頭采用機械拋光處理，外直筒體采用拉絲處理，粗糙度為：0.6～0.8μm.

　10.保溫硅酸鋁棉厚不得低于50mm。

　11. 安全閥：配一只不銹鋼安全閥，DN40-0.3。

　12.清洗球：配1 個固定式清洗球，材質 304，φ51/89快裝可拆式，360度自由旋轉。

　13.表顯溫度計：配一個表顯溫度計，螺紋連接：M27*2，長度：150mm。

　14.壓力表：配一塊壓力表(-0.1~0.5Mpa) M27*2一個。

　15. 防爆燈：配一個防爆燈(36V，20W)視鏡視燈法蘭DN100，鏡燈分體可拆卸。

　16. 按一類壓力容器設計、提供壓力容器證明和水壓試驗文件。

　17.冷卻水進出口DN50;蒸汽進口、冷凝水出口DN50，進、出料口DN50，清洗口DN25，壓力表口DN25，排氣口DN50。

　18.下部人孔盡量靠近篦子，以便于出渣。

　三、蒸煮罐設計及驗收標準

　產品符合：1.GB150-2011《鋼制壓力容器》;2.TSGR0004-2012《固定式壓力容器安全技術監察規程》;3.HG/T20569-19HG20584-2011《鋼制化工容器制造技術要求》;4.《藥品生產質量管理規范》。
