- 5X系列新型制砂機是秦高實業引進國外新技術,同時擁有多項自主產權的新一代產品,它是破碎技術與機械制造結合的,是新技術、新工藝的充分體現。5X制砂機是一種在世界范圍內被的全新破碎機器。
5X系列新型制砂機(離心沖擊破碎機)廣泛應用于各種金屬和非金屬礦、水泥、耐火材料、磨料、玻璃原料、建筑骨料,機制砂、冶金等行業。適用中細碎不同硬度的各種礦石和巖石,如鐵礦石、有色金屬礦石、金剛砂、鋁礬土、石英砂、棕剛玉、珍珠巖、玄武巖等高硬度物料的中細碎作業。
5X系列制砂機優勢(1)核心耐磨材料采用進口重要行業用高度耐磨耐高溫材料。
(2)深腔型轉子經過優化設計后,使物料通過量提高約30%。
(3)軸承選用日本、瑞典、美國等國際品牌。
(4)具有整形功能、產品呈立方狀,堆積密度大
(5)生產過程中,石料能形成保護底層,機身無磨損,經久耐用。
(6)少量易磨損件用特硬耐磨材質制成,體積小、重量輕、便于更換配件。
(7)空組合式錘頭設計,只需更換磨損的錘頭部分,可降低使用成本30%以上。另外增加副錘頭,有效防止主錘頭磨損后損壞立板。
(8)受物料水分含量影響小、含水率可達8%左右。
(9)主軸軸承用稀油站進行循環潤滑,有備用磅,可保證向主機連續供油??蓪崿F(xiàn)自動控制和事故報警。
(10)頂蓋通過液壓系統進行提升,操作簡便。

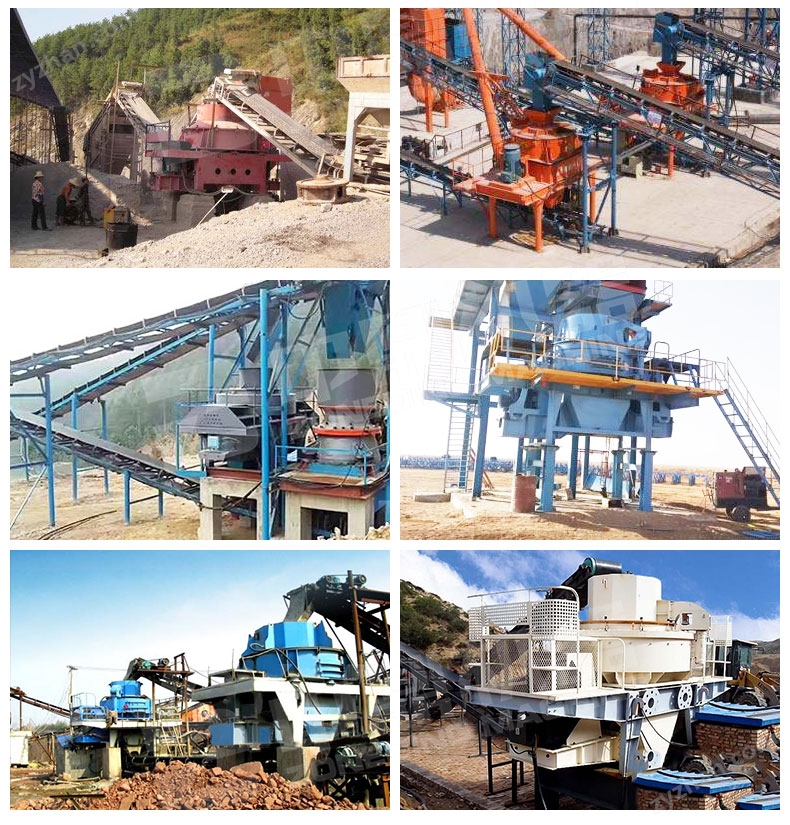

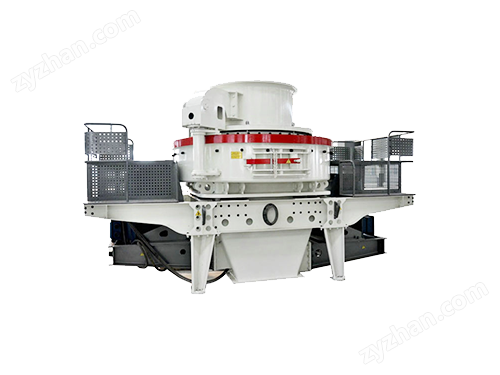

(11)優質的發射口及內部更流暢的曲線形設計,降低物料的流動阻力,大幅度提高的物料通過能力。5X系列制砂機圖片
5X系列制砂機工作原理5x制砂機結構組成:
5X系列制砂機主要組成部件:鉚接的機座部件、主軸裝配總成、轉子部總成、傳動電機部、機架總成(包含上下機架部)、液壓頂起回轉裝置及兩側的踏板架。輔助部分由電氣系統、潤滑系統。
5x制砂機工作原理
5X系列制砂機設備全中心進料:物料落入進料斗,經中心進料孔進入高速旋轉的轉子后被充分加速并經發射口拋出,首先與反彈后自由下落的一部分物料進行撞擊,然后一起沖擊到周圍的渦流腔內的渦狀料襯上(或反擊塊上),先被反彈到破碎腔的頂部,后偏轉向下運動,與從葉輪流道發射出來的物料撞擊形成連續的物料幕,最后經由下部排料口排出。
5X制砂機中心進料伴隨環狀瀑落進料:物料落入進料斗,再經環形孔落下,被散料盤分成兩股。一股經分料盤進入高速旋轉的葉輪,另一股從分料盤的四周落下,進入葉輪的物料,在葉輪內被迅速加速后高速拋出,首先與散料盤四周自由落體的另一部分物料沖擊破碎,然后一起沖擊到周圍的渦流腔內的渦狀料襯上(或反擊塊上),先被反彈到破碎腔的頂部,后偏轉向下運動,與從葉輪流道發射出來的物料撞擊形成連續的物料幕,最后經由下部排料口排出。
5X系列制砂機技術參數型號 5×7615 5× 8522 5×9532 5×1145 通過量 (t/h) 瀑落與中心進料 150-280 240-380 350-540 500-640 全中心進料 70--140 120-200 180-280 250-360 入料尺寸 (mm) 軟料 <35 <40 <45 <50 硬料 <30 <35 <40 <45 轉速 (r/min) 1700-1900 1500-1700 1300-1510 1100-1310 雙電機功率 (KW) 110-150 180-220 260-320 400-440 外形尺寸 長×寬×高 (mm) 4100×2330×2300 4140×2500×2700 4560×2600×2900 5100×2790×3320 重量 (t) 8.6 11.8 17.5 27.5 電源 380V 50Hz 稀油潤滑站 雙油泵電機功率 2×0.5KW 安全保護 雙油互補供油;無油流自動停機;水冷降溫;冬季電機加熱啟動 郵箱加熱功率 2KW 外形尺寸 長×寬×高 (mm) 820×520×1270 注:生產能力按中等硬度的石灰石測定。同時又受物料的粒度,含水份,及物料的性質等因素影響。
2.潤滑系數參數
油箱容積 (L) 240 額定壓力 (MPa) 0.63 流量 (L/min) 8 功率 (KW) 0.31 冷卻水耗量 (m3/h) ≥1.2 電加熱的電壓 (V) 220 介質 軸承油32-46# 技術參數如有變動,恕不另行通知 。
