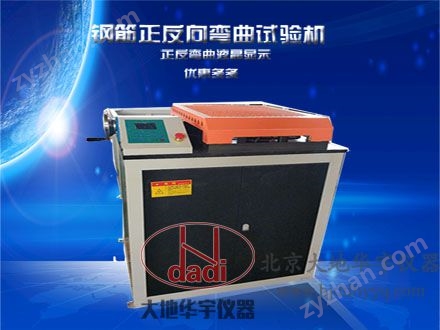

鋼筋正反向彎曲試驗機 反復彎曲試驗機

一、概述

   鋼筋彎曲試驗機是對鋼筋進行冷彎試驗和平面、反面彎曲試驗的專用設備。其主要技術參數符合GB/T1499.2-2018《鋼筋平面反向彎曲試驗方案》以及ISO10065：1900中有關冷彎試驗和平面反面彎曲試驗的規定和要求。此設備是鋼廠和建筑單位檢驗鋼管的彎曲性能的理想試驗設備。

鋼筋彎曲試驗機具有結構緊湊、操作簡單，彎曲角度顯示直觀，容易維修，運行平穩、安全、噪聲低等特點。

二、方案描述

  本試驗機的工作原理：采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經邏輯電路控制，使制動電機停止轉動。為了保證操作人員和設備的安全，該設備還配有可靠的限位機構，當電氣控制部分發生失控或誤操作時可及時使設備停止運轉。

三、安裝

在穩定的基礎上安裝，其水平面度誤差應不大于0.5/1000；供電電源為三相380V、50HZ電源。

四、結構簡介

此鋼筋彎曲試驗機由以下部分組成：

1、機架；2、工作臺；3、工作盤；4、壓緊裝置；5、擺線針輪減速機（包括制動電機）；6、電氣部分；7、附件部分

五、技術參數

彎曲鋼筋直徑￠6-￠40mm

正向彎曲角度0-180°內任意設定

反向彎曲角度0-180°內任意設定

工作盤轉速小于或等于20°/min

電動機功率1.5kw

機器外形1000*750*1200

機器重量1000kg
