成像原理
DR通過X射線管產生X射線,穿透人體后由平板探測器接收。探測器將X射線能量轉換為電信號,再經模數轉換(ADC)生成數字圖像。其關鍵優勢在于:
直接數字化:非晶硒探測器直接將X射線轉換為電信號,減少信號損失;非晶硅探測器通過碘化銫將X射線轉為可見光,再轉換為電信號,適合高劑量場景。
高分辨率成像:像素矩陣可達3072×3072,像素間距≤139μm,空間分辨率≥3.71lp/mm,可清晰顯示骨結構、關節軟骨及軟組織細節。
系統組成
X射線發生單元:包括高壓發生器(最大功率≥82kW,逆變頻率≥460kHz)、X射線管(焦點功率:大焦點≥100kW,小焦點≥40kW;陽極熱容量≥600KHU)。
探測器單元:動態平板探測器有效面積≥427mm×427mm,支持最高30幀/秒的動態采集,A/D轉換≥16bit。
機械支撐單元:多功能診斷床支持床身起倒范圍+90°~0°~-90°,床面水平位垂直升降范圍≥790mm,球管焦屏距(SID)≥1800mm。
圖像處理單元:集成多倍信號并行處理技術、數字化全程動態聚焦、解剖M型技術(≥3條取樣線,360度任意旋轉)。
顯示與輸出單元:高分辨率液晶顯示器≥21.5英寸,支持環境光自動調節;操作面板具備防眩光彩色觸摸屏≥13.3英寸,支持手勢控制。
型號規格

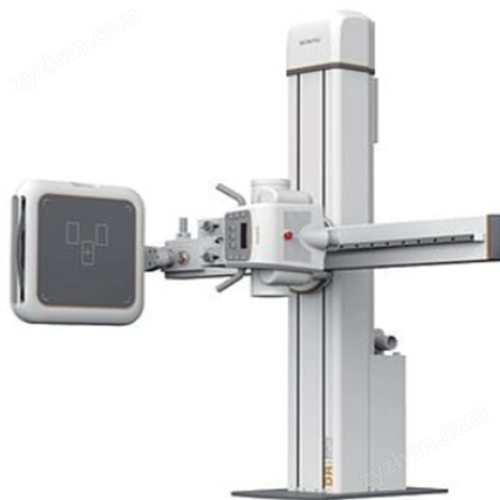

SONTU100-RAD(E)-A、SONTU100-RAD(E)-C
結構及組成/主要組成成分
產品主要由高壓發生器(SONTUS0-URF N63)、X射線管組件(LQ16或 E7252X)、限束器(INNOVA C30)、平板探測器(SONTU50-4343S-C)、一體化工作站系統軟件(SONTU-iVision)、攝影機架(SONTU50-J1B)、濾線柵、 電離室(選配)、高壓電纜組成。
適用范圍/預期用途
用于對患者的常規攝影,獲得單幅影像供臨床診斷用。
