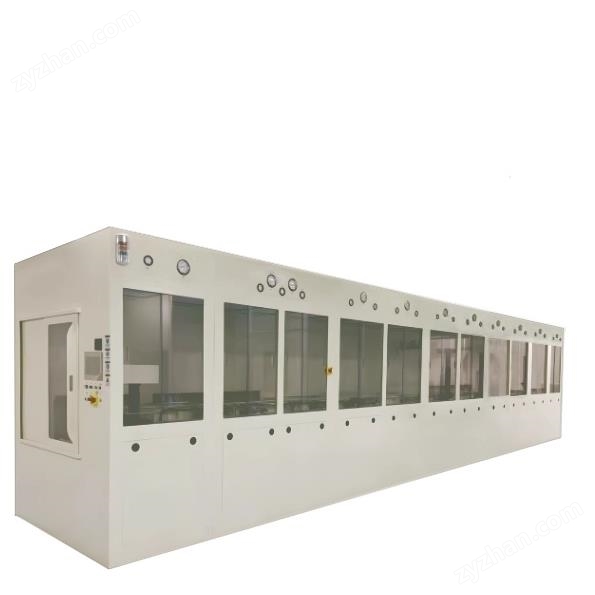

晶圓超聲波清洗機是半導體制造中用于去除晶圓表面微粒、有機物、金屬污染及工藝殘留物的核心設備，廣泛應用于光刻、蝕刻、CVD等制程后的清潔環節。以下為詳細解析：

1. 核心功能與原理

超聲波空化效應：
通過高頻超聲波（典型頻率20-40kHz，部分設備支持兆聲波>1MHz）在清洗液中產生微射流和氣泡崩潰效應，剝離晶圓表面的納米級顆粒（如>10nm）、氧化物及有機污染物。

化學輔助清洗：
可選配酸性/堿性溶液（如DHF、SC-1液）或去離子水（DI Water），分解頑固殘留物（如光刻膠、蝕刻副產物）。

物理沖刷：
高壓噴淋系統（壓力0.1-0.5MPa）結合液體流動設計，沖刷晶圓邊緣及背面，防止二次污染。

2. 設備組成與技術特點

清洗腔體：

材質：耐腐蝕PFA、石英或不銹鋼（內襯涂層），避免化學腐蝕與顆粒吸附。

結構：?jiǎn)尾刍蚨嗖墼O(shè)計，支持單片（如12英寸晶圓）或批量清洗（如25片/批）。

超聲波系統：

換能器布局：底部+側壁超聲震頭，確保聲場均勻覆蓋，解決陰影區清洗難題。

頻率調節：支持多頻段切換（如40kHz粗洗+1MHz精洗），適配不同污染物尺寸。

流體控制模塊：

溫度控制：PID加熱系統，精度±1℃（典型工作溫度30-80℃）。

液體循環：離心泵+過濾器（0.1μm~1μm濾芯），維持清洗液潔凈度。

干燥系統：

旋干（IPA涂覆）：高速旋轉（2000-5000rpm）配合異丙醇（IPA）揮發，無水痕殘留。

熱風烘干：溫控?zé)犸L(fēng)（100-200℃）快速干燥，避免水分氧化。

3. 工藝優勢

高潔凈度：
可清除>99%的微粒（<10nm）及金屬污染（如Fe、Cu、Na濃度<1×10? cm?2），滿足制程（如5nm以下）要求。

低損傷風險：
非接觸式清洗，避免機械劃傷；兆聲波頻率（>1MHz）減少微觀缺陷。

高效均勻性：
超聲波能量均勻分布，晶圓表面潔凈度一致性誤差<5%。

靈活定制：
支持酸洗、堿洗、純水沖洗等工藝組合，適配不同污染類型（如光刻后膠殘留、蝕刻后聚合物）。

4. 應用場景

前道工藝：光刻后去除殘留光刻膠、顯影液；蝕刻后清潔蝕刻副產物。

后道封裝：TSV（硅通孔）清洗、Bumping（凸點）前表面處理。

特殊場景：化合物半導體（如GaN、SiC）晶圓清洗，需定制耐腐蝕腔體。

晶圓超聲波清洗機通過超聲波空化與化學/物理協同作用，實現原子級潔凈度與低損傷清洗，是半導體制程中保障良率的關鍵設備。其技術核心在于聲場均勻性、材料耐腐蝕性及工藝參數優化，未來趨勢將聚焦智能化（AI工藝調控）、綠色化（低耗液方案）及復合工藝集成（如超聲+等離子體），以滿足制程對潔凈度的需求。
