工業用薄膜鉑熱電阻作為新一代的溫度測量的調節的傳感器，通常用來和顯示儀表等配套，以直接測量各種生產過程中-79℃～600℃范圍內液體，蒸汽和氣體介質及固體表面等溫度。 □主要技術指標
熱電阻感溫元件在0℃的電阻值（R0）
分度號Pt100 B級 R0=100±0.12Ω
鉑熱電阻的電阻與溫度關系一般可用以下關系表示：在-79～0℃范圍內
Rt=R0｛1+At+Bt2+C(t-100℃)t3｝
Rt=R0(1+At+Bt2)
Rt 為t℃時熱電阻的電阻值（Ω）
式中的R0為0℃時熱電阻的電阻值（Ω）
t為被測介質溫度（℃）
A、B、C等均為有關的分度常數
□測量范圍和準確度
| 熱電阻類別 | 分度號 | 精度等級 | 測溫范圍℃ | 允許偏差△t ℃ |
| WZP型薄膜鉑熱電阻 | Pt100 | B級 | -79～600 | ±（0.3 +0.005︱t︱） |
□型號和規格

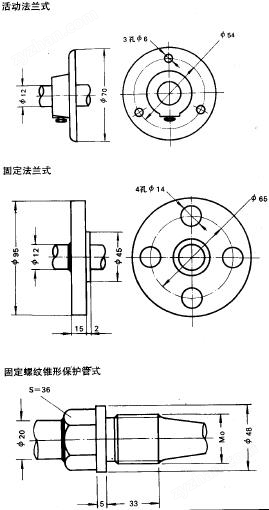

| 型 號 | 規 格 | 接線盒形式 |
| WZP-1312U | 無固定裝置式 | 防水式 |
| WZP-2312U | 固定螺紋式 | 防水式 |
| WZP-3312U | 活動法蘭式 | 防水式 |
| WZP-4312U | 固定法蘭式 | 防水式 |
| WZP-6312U | 固定螺紋錐形保護管式 | 防水式 |
| WZP-270U | 插座式端子 | |
汽和氣體介質及固定表面等溫度。
□熱電阻分類型式
 |  |
