調蓄池配套設備格柵除污機，沖洗門
3. 電氣與自動化調試
變頻器參數需根據設計流量設定，通常運行速度范圍為3~15m/min。聯動調試時，需模擬水位差信號（建議0.3~0.5m）觸發自動啟停，并測試過載保護功能（電流閾值設為額定值的1.2倍）。連續空載運行時間不少于4小時，軸承溫升≤35℃為合格。
調蓄池配套設備格柵除污機，沖洗門
調蓄池作為城市排水系統中的重要設施，其配套設備的安裝與調試質量直接關系到整個系統的運行效率與安全性。格柵除污機、沖洗門、液動下開式堰門作為調蓄池的核心設備，需嚴格按照技術規范進行安裝與調試，確保設備性能穩定、運行可靠。以下是針對這三類設備的詳細安裝調試要求，結合行業標準與實踐經驗，為工程實施提供系統性指導。

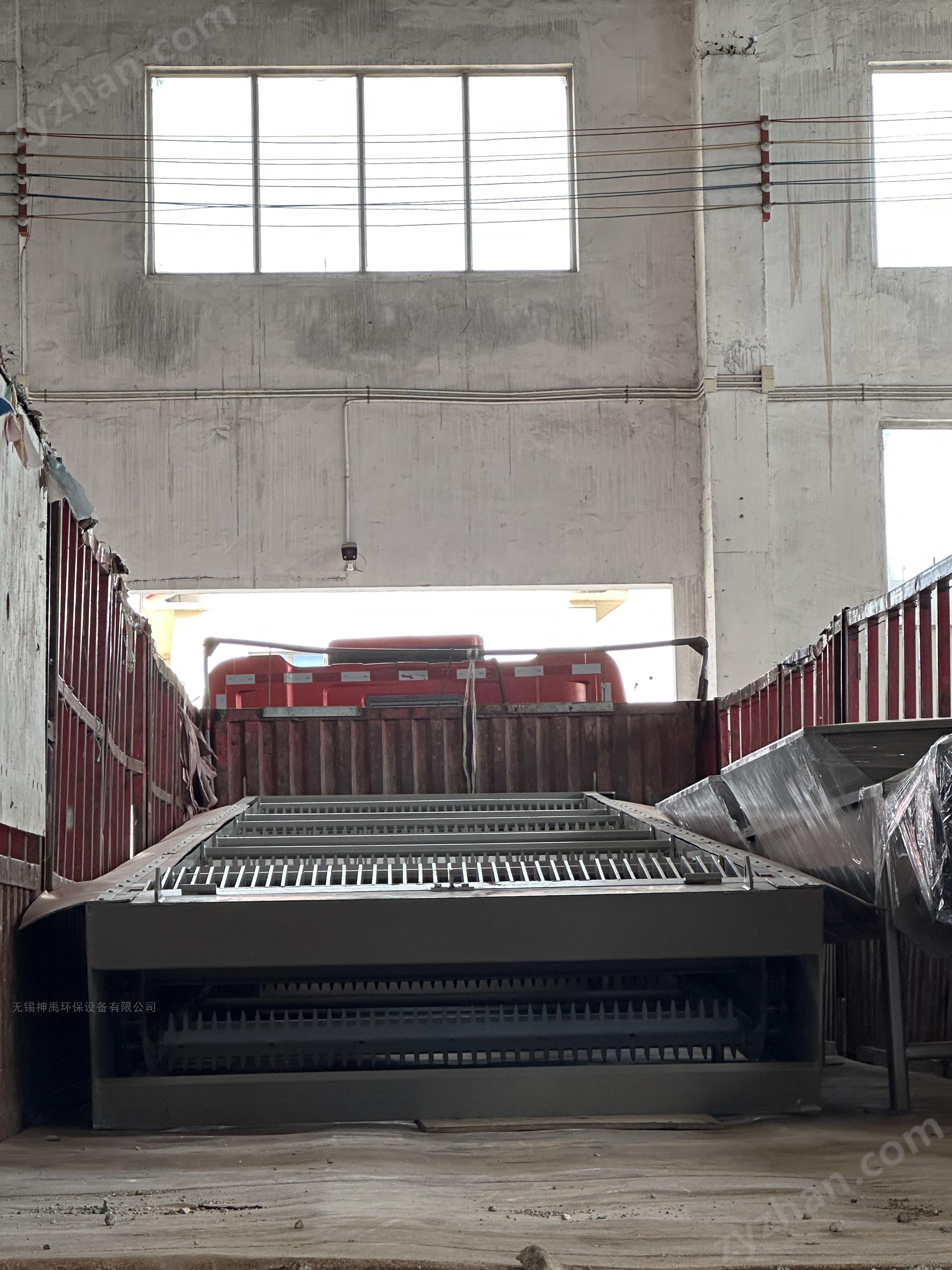

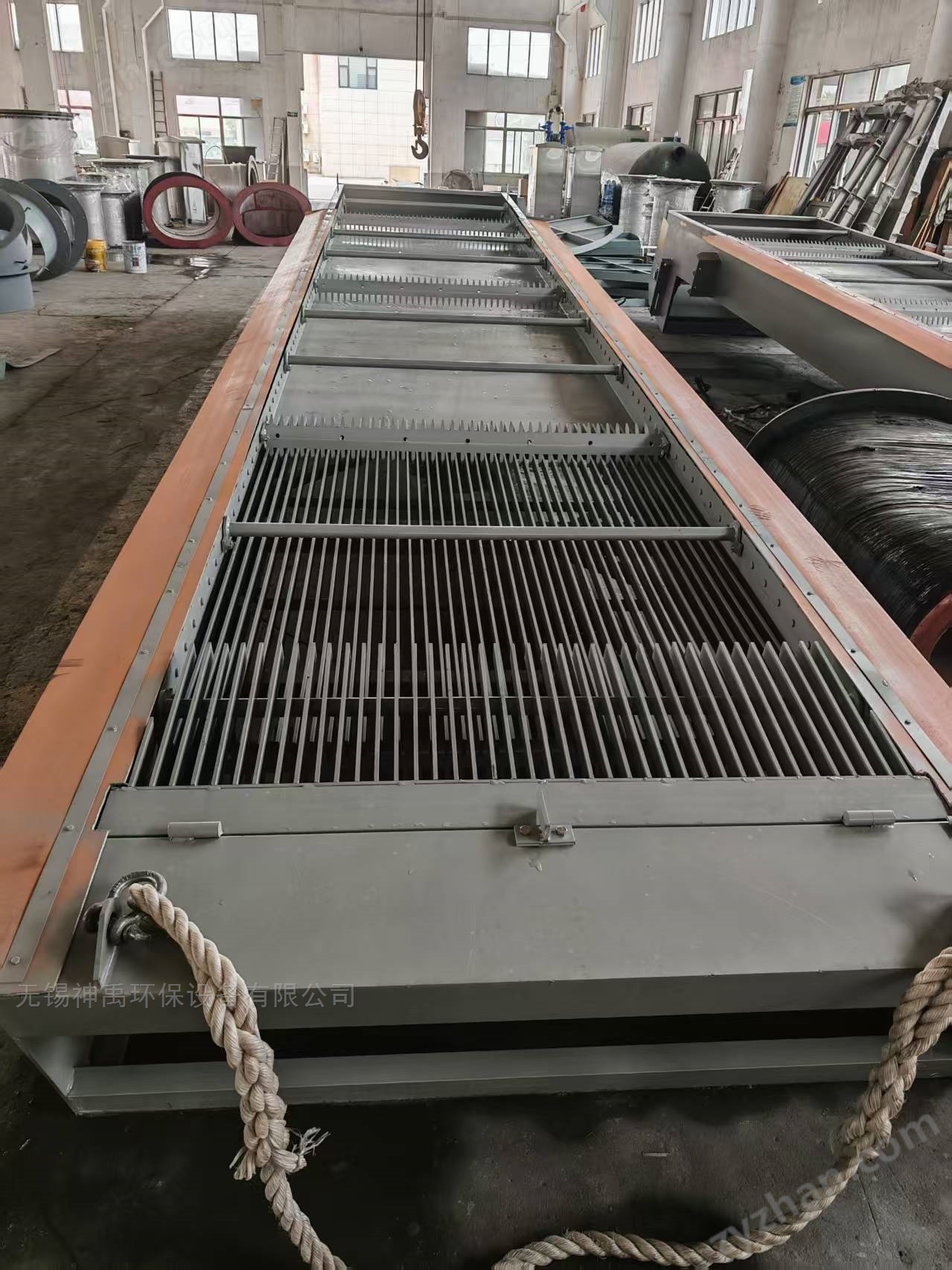

一、格柵除污機安裝調試要求1. 基礎驗收與設備就位安裝前需對土建基礎進行復測，包括預埋件位置、標高、水平度等，允許偏差應≤5mm。設備吊裝時需使用專用吊具，避免鏈條或鋼絲繩直接接觸柵條導致變形。格柵機導軌與水平面的安裝傾角通常為75°~80°，需通過激光水準儀校準，確保與設計圖紙一致。
2. 關鍵部件安裝- 柵條間隙控制：粗格柵（20~50mm）與細格柵（5~10mm）需分別采用不同規格的柵條，安裝后需用塞尺檢測間隙均勻性，單點偏差不得超過±1mm。- 鏈條與齒耙調整：鏈條張緊度需通過張緊螺栓調節，下垂量控制在20~30mm范圍內；齒耙與柵條的嚙合深度應≥35mm，運行中不得出現卡阻或脫齒現象。
調蓄池配套設備格柵除污機，沖洗門
3. 電氣與自動化調試
變頻器參數需根據設計流量設定，通常運行速度范圍為3~15m/min。聯動調試時，需模擬水位差信號（建議0.3~0.5m）觸發自動啟停，并測試過載保護功能（電流閾值設為額定值的1.2倍）。連續空載運行時間不少于4小時，軸承溫升≤35℃為合格。 二、沖洗門安裝調試要點1. 密封性能保障措施門框安裝前需清除法蘭面毛刺，密封橡膠條采用氯丁橡膠（硬度65±5 Shore A），拼接處采用45°斜接并涂抹專用膠粘劑。水壓試驗時，封閉門體后注水至設計水位1.1倍，保壓30分鐘無滲漏為合格。
2. 液壓系統調試液壓站油路需先進行循環沖洗（NAS 1638 6級標準），油溫控制在40±5℃?；钊麠U行程極限位置需設置機械限位和電氣雙重保護，啟閉速度宜調節為0.15~0.3m/s。壓力傳感器校準誤差應≤0.5%FS，啟閉力需達到設計值的120%進行冗余測試。
3. 智能控制聯調與PLC系統聯調時，需測試三種控制模式： 水位聯動模式：通過超聲波液位計信號（4~20mA）觸發，響應時間≤2秒；定時沖洗模式：可設置6組時間參數，最小間隔15分鐘；遠程強制模式：測試RS485通訊的指令傳輸延遲＜100ms。
三、液動下開式堰門關鍵技術要求1. 堰體安裝精度控制門楣水平度偏差≤1/1000，導軌垂直度偏差≤2mm/m。堰板下緣與底檻間隙需通過墊片調整至3~5mm，閉合后密封面接觸寬度≥80%。不銹鋼材質（如304或316L）的焊接需采用氬弧焊，焊后需進行滲透檢測（PT）或著色檢查。
2. 液壓驅動系統調試液壓缸安裝需保證活塞桿與門體連接處的自由擺動量≤0.5°。系統工作壓力設定為額定值的70%~90%，耐壓試驗壓力為1.5倍設計壓力，保壓10分鐘無泄漏。特別要注意蓄能器的預充壓力（通常為系統壓力的60%），確保緊急關閉時間≤90秒。
3. 運行參數優化開度控制宜采用絕對值編碼器（分辨率≥12bit），位置重復精度±1mm。需進行全行程（0~100%）動作測試，記錄不同開度下的流量系數（Cd值），與設計曲線偏差超過5%時需重新調整導流板角度。
四、系統聯合調試與驗收標準1. 聯動測試程序模擬降雨工況下，測試格柵除污機-沖洗門-堰門的協同工作： 當水位升至第一預警水位（設計值的60%）時，格柵機自動切換至高速模式；達到第二預警水位（80%）時，沖洗門按預設程序啟動脈沖沖洗；峰值水位時堰門按梯形曲線開啟（前30%快速開啟，后70%緩開）。
2. 性能驗收指標-格柵除污效率：對直徑≥6mm的雜物去除率≥95%；沖洗門射流覆蓋度：噴嘴噴射角度120°時，覆蓋面積≥85%；堰門調節線性度：在20%~80%開度范圍內，流量偏差≤3%。
3. 運維數據記錄建議建立設備初始運行檔案，包括：振動值（≤4.5mm/s RMS）；噪聲級（晝間≤75dB(A)）；保養周期（運行200小時或3個月）。
通過以上嚴格的安裝調試流程，可確保調蓄池配套設備在復雜工況下長期穩定運行。需特別注意的是，所有設備的防腐涂層（如環氧煤瀝青+玻璃布三層結構）應在調試完成后進行二次檢查，對運輸安裝過程中的破損點進行修補，以保障設備在潮濕環境中的使用壽命。
