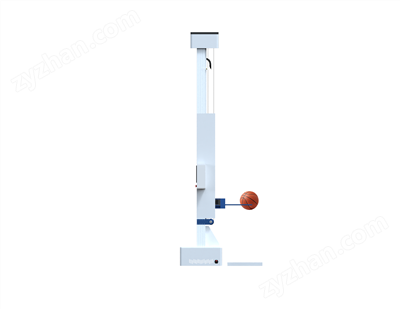

運動面層性能測試儀-垂直球反彈法

測試原理

將測試用球從規定高度釋放，分別自由下落到混凝土面層和運動面層上，測量測試用球在不同面層上第一次反彈的最大高度，測得垂直球反彈高度值，計算垂直球反彈率。

適用標準

GB/T 22517.1-2024體育場地使用要求及檢驗方法第1部分：綜合體育場館木地板場地

TY/T 2003.7-2021運動面層性能測試方法第7部分：垂直球反彈

技術參數

1、操作界面：12寸一體式工控機

2、控制機系統：Windows+PLC

3、行程：0.1-2.2m 精度±0.01m

4、溫濕度傳感器：0.1-100℃ 精度±0.5℃ 0~100%RH 精度：±5% FS

5、球體壓力計：0~2mpa 精度±0.5% FS

6、混凝土模塊：0.5 mx0.5 m強度等級應不低于 GB 50010規定的 C25 的要求

7、混凝土模塊：應水平、固定安裝,無振動,，表面平整、無裂紋

8、球體下降方式：自由落體

9、視覺模塊：只觀記錄測試用球的運行軌跡，以及球體運行高度

10、聲音模塊：記錄測試用球第一次落地和第二次落地聲音達到峰值時的時間，并自動計算和顯示垂直球反彈高度。計時精度為士1ms。

11、自由導軌：兩邊高精度導軌，耐磨性高，無噪音；

12、高精度電機：步進電機驅動加導軌運行

13、設備自帶：福馬輪4只可落地和可移動，可固定

技術服務

1、設備的免費質保期不低于1年
2、設備提供終身維護
3、系統軟件升級
4、賣方對售后服務的需求必須在24小時答復，在48小時內提供技術服務

5、賣方長期為買方提供備件采購和供應服務

發貨清單

主機一臺

電源線一根

說明書一份

保修卡一份

銘牌 一張
