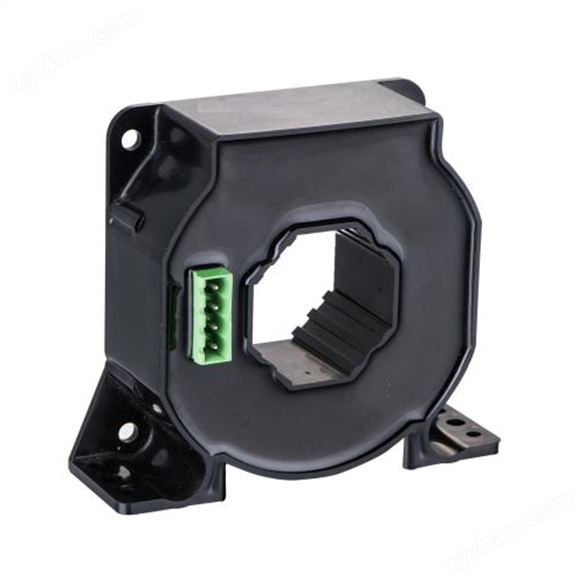

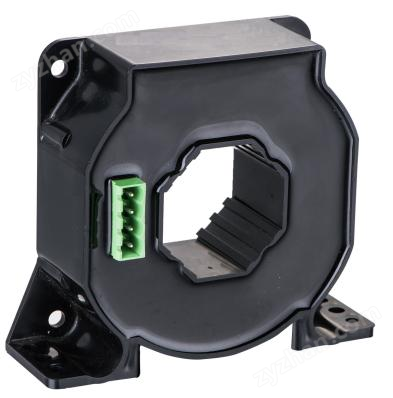

AHBC-CANC  Ip=1500A

一、核心性能參數

• 測量能力：額定測量電流±1500A，測量范圍±1500A，線性度≤0.05%FS，全溫區線性度≤0.15%FS，總體精度±0.3%FS，全溫區精度±0.5%FS。

• 電氣特性：電源電壓+9VDC～+16VDC（±5%），電流消耗@Ip=0A≤30mA，@IPM≤100mA，零點失調電流±10mA，全溫區零點失調電流±100mA，輸出噪聲±10mA。

• 溫漂指標：零點溫漂20mA/K，輸出溫漂±70ppm/K。

二、環境與可靠性參數

• 工作環境：工作溫度-40℃～+105℃，儲存溫度-45℃～+125℃，防護等級IP56。

• 極限參數：過壓32V（400ms）、24V（1分鐘），負電壓-50V（1分鐘），最小工作電壓6V（連續工作但無法測量），最大工作電壓18V（連續工作但無法測量），ESD 2.5kV（50Hz，1分鐘）。

三、通信與接口特性

• CAN接口：支持高速CAN2.0B協議，波特率250kbps，振蕩器公差0.27%，外接電阻120Ω，數據模式為大端模式。

• 數據格式：CAN ID為3C2H，數據長度32位，IP值以補碼形式表示（80000000H=0mA，7FFFFFFFH=-1mA，80000001H=1mA），循環發送周期10ms。

• 錯誤信息：失效錯誤時IP VALUE為80000000H，ERROR INDICATION為1，ERROR INFORMATION為41H。

四、機械與安裝特性

• 機械尺寸：一般公差±1mm，其他公差執行GB/T 1804-2000-M標準，建議緊固扭矩1Nm（±10%）。

•


• 連接器： secondary端采用KF2EDGCV-X-5.08-4P連接器。

• 安裝注意事項：初級導體需完quan充滿初級孔徑以優化動態性能（di/dt和響應時間），初級導體溫度不應超過100℃，錯誤接線可能導致傳感器損壞。

五、應用領域與其他信息

• 典型應用：電動汽車電池管理系統（BMS）、電動汽車電池系統配電盒（BDU）、電動汽車高壓配電盒（PDU）、工業用鋰電池能源管理設備、陸基坦克備用電源。

• 質量與定制：產品質量約420g，標準型號支持定制，可聯系調整測量電流、電源電壓、輸出電壓、連接器、轉換比率等參數。
