安科瑞AHBC-CANB電量傳感器核心特性與應用概述

安科瑞AHBC-CANB電量傳感器是一款基于磁通門技術的高精度直流電流傳感器，專為動力電池組母排充放電電流監測設計，具有低磁滯、高穩定性等核心優勢，廣泛適用于電動汽車電池管理系統（BMS）、配電盒及工業能源管理設備等場景。

技術性能與參數亮點

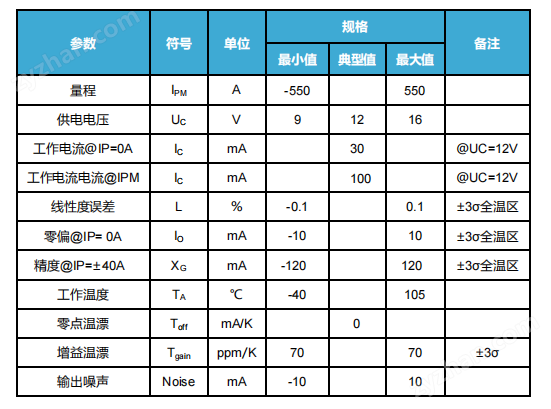

標準參數

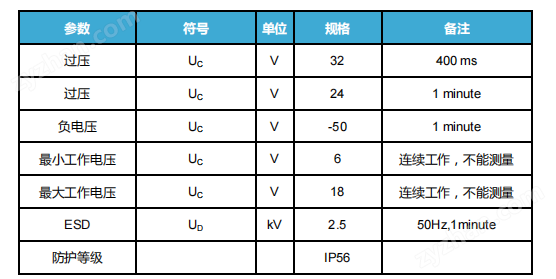

JI限參數

• 高精度測量能力

• 線性誤差小于0.1%，全溫區精度誤差小于0.3%，滿足國標QCT 897-2011中SOC估算對充放電監測精度優于1%的要求。

• 零點偏置電流<10mA，全溫區零漂±10mA，1000A大電流沖擊后仍保持低零偏特性。

• 寬工作條件與可靠性

• 供電電壓范圍9V~16V，工作電流典型值30mA（無輸入時），極限過壓可承受32V（400ms）。

• 工作溫度-40℃~105℃，防護等級IP56，汽車級器件符合AEC-Q等級要求。

• 通信與輸出特性

• 支持高速CAN2.0B接口（波特率250kbps）及RS485接口，CAN數據格式采用大端模式，10ms周期循環發送電流數據。

• 輸出噪聲±10mA，增益溫漂70ppm/K，確保信號穩定性。

典型應用與機械規格

• 核心應用領域

1. 電動汽車電池管理系統（BMS）：精準監測電池充放電電流，為SOC估算提供數據支持。

2. 高壓配電部件：適配電動汽車電池系統配電盒（BDU）、高壓配電盒（PDU）及充電樁。

3. 工業能源設備：用于工業鋰電池能源管理設備的電流監測。

• 機械與接口細節

• 連接器型號為Tyco AMP1473672，PIN腳定義包含電源（VCC、GND）、CAN通信（CAN_H、CAN_L）等功能。

• CAN ID默認為3C2H（版本AHBC-CANB 3C2），支持250kbps固定波特率。

機械尺寸
