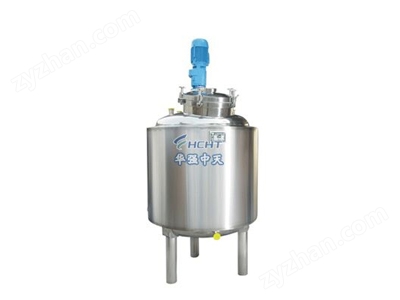

上機械攪拌配液罐
一、上機械攪拌配液罐產品概述
上機械攪拌配液罐也稱調配罐，一般為立式罐，通過罐內的攪拌裝置將料液進行混合配制，是制藥、生物工程、食品、飲料、果酒、調味品、精細化工、油脂等行業中常用的中間緩沖、儲液、攪拌、調配、反應的必須設備。
二、上機械攪拌配液罐結構組成
上機械攪拌配液罐由罐體(筒體)、罐蓋(封頭)、夾套或盤管(加熱、冷卻循環)、上機械攪拌器(錨式、槳式、渦輪式等)傳動裝置(電機減速機)、軸封裝置(機械密封)、支撐(平臺、支腿)、保溫介質等組成。具有可加熱、冷卻、保溫、攪拌、計量等功能，夾套可以兼作蒸汽加熱和水冷卻作用，采用蒸汽加熱完畢，需要降溫可以在夾套內通入冷卻介質進行冷卻。
上機械攪拌配液罐的配件：根據客戶需求可安裝CIP清洗裝置、液位計(物位計)、人孔(手孔)、呼吸器(阻火防爆)、視鏡射燈、溫度傳感器、壓力表、真空表、罐底閥等。
三、上機械攪拌配液罐的特點
配液罐的攪拌形式分上機械攪拌，下磁力攪拌，還可以分為上中心攪拌，上側攪拌等攪拌結構形式，根據配料的工藝及實際物料的特性，攪拌器的結構形式也不同，攪拌器的轉速也不同，有定速，有變頻調速，有高速攪拌等方案。機械密封可靠、無污染。上機械攪拌配液罐潤滑材質為食品級;上機械攪拌配液罐攪拌系統應可保證藥液混合均勻，配液罐內不得存在攪拌死角，攪拌完成后從罐內各部位取樣應保證含量一致;攪拌系統不得與罐內零部件存在摩擦而產生脫屑，應易于清潔。
現在配液罐比較通用的為上機械攪拌器結構，設計難道相對較低，攪拌好加工等特性，攪拌器功率、轉速、攪拌槳結構形式，密封件的選擇等需根據設計制作。
四、上機械攪拌配液罐參數表
規格型號 | 外形尺寸 | 總功率(常規配置) | 備注 | |
電機功率(KW) | 攪拌轉速(R/min) | |||
PYG--50 | 400×400×1600MM | 0.55KW | 120 | |
PYG--100 | 500×500×1700MM | 0.75KW | 120 | |
PYG--150 | 500×600×1800MM | 0.75KW | 120 | |
PYG--200 | 700×500×1800MM | 1.1KW | 120 | |
PYG--300 | 800×600×2000MM | 1.5KW | 120 | |
PYG--400 | 900×900×2000MM | 1.5KW | 120 | |
PYG--500 | 900×1100×2000MM | 1.5KW | 120 | |
PYG--1000 | 1000×1200×3300MM | 2.2KW | 120 | |
PYG--1100 | 1000×1300×3300MM | 2.2KW | 120 | |
PYG--2000 | 1200×1500×3200MM | 3KW | 100 | |
PYG--3000 | 1500×1500×3600MM | 4KW | 80 | |
PYG--4000 | 1700×1800×3800MM | 5.5KW | 36 | |
PYG--5000 | 1800×1800×4000MM | 5.5KW | 36 | |
五、根據用戶不同需求，可采用執行的設計、制作、檢驗標準如下
1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)
3. GAMP藥品生產自動化管理規范
4. GB150.1~150.4-2011《鋼制壓力容器》
5. NB/T47003.1-2009《鋼制焊接常壓容器》
六、上機械攪拌配液罐訂購選型需提供參數
上機械攪拌配液罐設計選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可電詢。
