大型水槽付DCインバータチラー
RKE-Cシリーズ(空冷・水冷)省エネ性と信頼性を追求
RKE3750C-V / RKE3750C-VW
RKE4500C-V
RKE5500C-V / RKE5500C-VW
RKE7500C-V / RKE7500C-VW
RKE9000C-V
- -V:空冷 / -VW:水冷
16.0 ~ 30.0kW(水冷)使用周?chē)鞙囟裙?fàn)囲-20 ~ 50℃(空冷)
2 ~ 45℃(水冷)使用液溫度範囲5~35℃溫度制御精度±0.1℃
- 高効率運転・過酷環境対応・環境負荷低減
- TESC(テスク)搭載で高精度・省エネ


(ただし稼動時間10,000時間まで)です。
特長
空冷の製品特長
高効率運転の実現
コンデンサを製品の上段かつ3面に配置することで、吸い込み風量のばらつきを低減。運転効率を大幅に向上しました。

水冷の製品特長

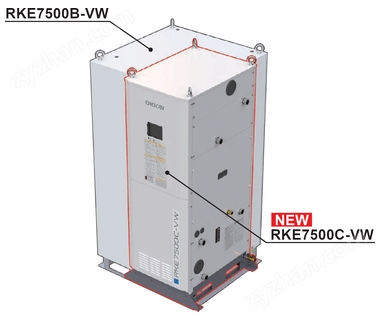

省スペース設置が可能
従來機と比較して製品設置面積を 42% 削減しました。


TESC搭載により高精度・省エネ
TESC(テスク/THREE ECO SPEED CONTROL)搭載により、3つのモータ回転數を制御。
必要限の消費電力で運転することができるためCO2排出量削減に貢獻できます。

冷凍機スピードコントロール
DCインバータドライバが運転の自動判斷。
ファンスピードコントロール
インバータによる運転の自動判斷。
ポンプスピードコントロール
必要流量の最小回転數。無駄な送水を抑える。
負荷率の変化に伴い消費電力割合も変化します。RKE-Cシリーズは「TESC(テスク)」搭載により、従來機より更に消費電力を低減できます。
![]()
- 消費電力割合は、インバータレスチラーが60Hzの定格條件で運転した際の消費電力(7.6kW)を99%とした値です。
ポンプの制御方法が選択可能
運転周波數、流量※または送水圧力を設定して運転できます。
圧送ポンプ制御方法選択![]()
- 表示流量は計算値となります。実際の流量とは異なる場合があります。
インテリジェントタッチパネル
各種設定や運転狀況を視覚的・感覚的に畫面にタッチする事で操作・確認が出來ます。英文・中文への切り替えも可能です。

- グラフ表示
- 運転割合(パワーインジケータ)
- 測定圧力
- メニュー
- タイマ設定
- イージーメンテナンス / 警報表示

言語表示切替えも可能
![]()
英文(English)
![]()
中文(中國語)
低運転音設計
空冷ファンの気流改善や冷凍サイクル化制御運転により、低運転音を?qū)g現しました。

- 運転音は正面1m、高さ1mでの測定値です。
- ()はアクセサリー(別売品)の運転音低減キットを取り付けた場合。

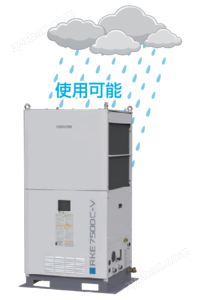

過酷環境でも設置可能
標準仕様で使用周?chē)鞙囟裙?fàn)囲を50℃まで拡大(空冷のみ)、IPX4相當に対応しました(空冷・水冷)。年々、地球溫暖化の影響による外気溫度の上昇、多少の雨でも安心してご使用いただけます。
使用周?chē)鞙囟裙?fàn)囲
- 冷水溫度0~5℃(ブライン使用時)は、使用周?chē)鞙囟裙?fàn)囲-20~45℃となります。
![]()

省エネ運転モードを標準搭載
省エネ運転モード選択時は、更に消費電力を削減した運転が可能です。
高精度モードと省エネ運転モードでの消費電力比較(例:RKE9000C-V)
![]()
- 比較條件)冷卻負荷:無負荷、冷水溫度:20℃、周?chē)鞙囟龋?2℃、冷水流量:40L/min、ポンプ運転周波數:30Hz
- 省エネモードは、冷卻負荷が少ない場合に、圧縮機の運転/停止の過程で液溫の変動が設定溫度±2.0℃程度になる場合があります。
仕様
空冷
型式 | RKE3750C-V | RKE4500C-V | RKE5500C-V | RKE7500C-V | RKE9000C-V | |||||
---|---|---|---|---|---|---|---|---|---|---|
-G1 | -G2 | -G1 | -G2 | |||||||
性能 | 冷卻能力※1 | kW | 12.2 | 16.0 | 20.5 | 25.0 | 30.0 | |||
法定冷凍トン | 1.25 | 1.59 | 2.16 | 2.61 | 3.05 | |||||
加熱能力※9 | kW | 2.5 | 3.0 | 3.5 | 4.5 | 4.5 | ||||
使用周?chē)鞙囟裙?fàn)囲※8 | ℃ | -20 ~ 50※11 | ||||||||
設定溫度範囲 | ℃ | 5 ~ 35(ブライン使用時:0 ~ 35※6※11) | ||||||||
制御精度※4 | ℃ | ±0.1※5(省エネモード設定時:±2.0) | ||||||||
使用圧力 | MPa | 0.5 | ||||||||
圧力設定可能範囲 | MPa | 0.08 ~ 0.5 | ||||||||
使用流量範囲 | L/min | 25 ~ 70 | 40 ~ 170 | |||||||
電気特性 | 電源※2 | V(Hz) | 三相 200~220 ±10%(50/60) | |||||||
消費電力※1 | kW | 4.1 | 5.7 | 7.0 | 8.0 | 9.9 | ||||
電流※1 | A | 13.1 | 17.9 | 21.9 | 24.7 | 30.6 | ||||
電源容量※3 | kVA | 5.2 | 7.1 | 9.3 | 11.0 | 13.0 | ||||
しゃ斷器容量※12 | A | 30 | 50 | |||||||
運転制御方式 | 圧縮機回転數制御 | |||||||||
裝置細目 | 圧縮機 | 構造 | 全密閉型ロータリー式 | |||||||
出力 | kW | 1.85(インバータ制御) | 3.8(インバータ制御) | |||||||
凝縮器 | フィンアンドチューブ型強制空冷式 | |||||||||
冷卻器 | 構造 | プレート式熱交換器 | ||||||||
材質 | SUS316(ブレージング:Cu) | |||||||||
圧送ポンプ | 構造 | 多段渦巻浸漬型 | ||||||||
出力 | kW | 1.1(インバータ駆動) | 1.5(インバータ駆動) | |||||||
ファンモータ | 出力 | kW | 0.4(インバータ駆動) | 0.75(インバータ駆動) | ||||||
水槽実容量※7 | L | 約 40 | 約 60 | |||||||
冷媒 | R32 | |||||||||
冷媒封入量 | kg | 2.0 | 2.9 | 3.3 | ||||||
外形寸法 | 高さ | mm | -G1:1500 / -G2:1606 | 1630 | 1800 | |||||
奧行 | mm | 770 | 900 | 900 | ||||||
幅 | mm | 720 | 880 | 880 | ||||||
製品質量(水槽空) | kg | -G1:207 / -G2:211 | 282 | 296 | ||||||
運転音※10 | dB | 58 | 60 | 62 | 62 | 65 |
- -G1:キャスタなし、-G2:キャスタ付き
- 冷水溫度 20℃、周?chē)鞙囟?nbsp;32℃での運転時。冷卻能力は、表示能力の -5%以上です。
- 電流電圧の相関アンバランスは、±3%以內としてください。
- 使用範囲內における運転電流時。
- 設定の変更は、パラメータの F015 にて設定可能。
- 現在の負荷±10%以內の狀態が継続し、かつ周?chē)鞙囟?#12539;電源等が安定している場合。但し、下記の場合を除きます。①圧縮機が起動してから冷水溫度が安定するまで。(溫度制御は、圧縮機が起動してから約 1分後に開始となります。)②冷卻負荷が少なく圧縮機が ON/OFF する場合や加熱側電子膨張弁全閉から開、または、開から全閉になるとき。液インジェクション電磁弁が開閉するとき。③現在の負荷 ±10%を超えた時。④設定水溫を変更したとき。
- ブラインとは『30~50%の工業用エチレングリコール水溶液、30~70%の工業用プロピレングリコール水溶液』です。
- 液面計のF位置
- 凍結なきこと。
- 立ち上げ動作時のみ。周?chē)鞙囟?2℃、周?chē)鞙囟趣摔瑜陦鋭?dòng)します。(出荷時設定…加熱運転:無)
- 運転音は正面 1m、高さ 1mの値です。
- 冷水溫度 0~5℃(ブライン使用時)は、使用周?chē)鞙囟裙?fàn)囲 -20~45℃となります。
- 標準で過負荷保護兼用型漏電しゃ斷器を內蔵しています。
- 本機で使用できる液體(冷水)は、清水及び 30~50%の工業用エチレングリコール水溶液、30~70%の工業用プロピレングリコール水溶液を推奨します。ただし、冷卻能力が 10%程度低下するためご注意ください。また、純水の場合は電気伝導率 1μS/m以上としてください。
- 冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。
- 裝置排熱量(kW)は冷卻能力の約 1.3倍です。
- 本製品には微燃性冷媒ガスが封入されております。屋內設置する際は、冷媒ガス漏洩時の燃焼防止のため、十分な換気を行い、火気を近づけないように留意願います。
水冷
型式 | RKE3750C-VW | RKE5500C-VW | RKE7500C-VW | ||||
---|---|---|---|---|---|---|---|
-G1 | -G2 | ||||||
性能 | 冷卻能力※1 | kW | 16.0 | 24.0 | 30.0 | ||
法定冷凍トン | 1.59 | 2.54 | 2.92 | ||||
加熱能力※9 | kW | 3.0 | 3.5 | 4.0 | |||
使用周?chē)鞙囟裙?fàn)囲※8 | ℃ | 2 ~ 45 | |||||
冷卻水使用溫度範囲※8 | ℃ | 5 ~ 45 | |||||
設定溫度範囲 | ℃ | 5 ~ 35(ブライン使用時:0 ~ 35※6) | |||||
制御精度※4 | ℃ | ±0.1※5(省エネモード設定時:±2.0) | |||||
使用圧力 | MPa | 0.50 | |||||
圧力設定可能範囲 | MPa | 0.08 ~ 0.50 | |||||
使用流量範囲 | L/min | 25 ~ 70 | 40 ~ 170 | ||||
電気特性 | 電源※2 | V(Hz) | 三相 200~220 ±10%(50/60) | ||||
消費電力※1 | kW | 4.8 | 6.7 | 8.4 | |||
電流※1 | A | 14.8 | 20.6 | 26.0 | |||
電源容量※3 | kVA | 6.6 | 9.5 | 11.0 | |||
しゃ斷器容量※11 | A | 30 | 50 | ||||
運転制御方式 | 圧縮機回転數制御 | ||||||
裝置細目 | 圧縮機 | 構造 | 全密閉型ロータリー式 | ||||
出力 | kW | 1.85(インバータ制御) | 3.8(インバータ制御) | ||||
凝縮器 | 二重管型水冷式 | ||||||
冷卻器 | 構造 | プレート式熱交換器 | |||||
材質 | SUS316(ブレージング:Cu) | ||||||
圧送ポンプ | 構造 | 多段渦巻浸漬型 | |||||
出力 | kW | 1.1(インバータ駆動) | 1.5(インバータ駆動) | ||||
水槽実容量※7 | L | 約 40 | 約 60 | ||||
冷媒 | R32 | ||||||
冷媒封入量 | kg | 1.1 | 2.0 | 2.1 | |||
外形寸法 | 高さ | mm | -G1:1650 / -G2:1756 | 1650 | |||
奧行 | mm | 775 | 775 | ||||
幅 | mm | 555 | 555 | ||||
製品質量(水槽空) | kg | -G1:183 / -G2:188 | 214 | 220 | |||
運転音※10 | dB | 62 | 60 | 62 |
- -G1:キャスタなし、-G2:キャスタ付き
- 冷水溫度 20℃、冷卻水溫度 32℃での運転時。冷卻能力は、表示能力の -5%以上です。
- 電流電圧の相関アンバランスは、±3%以內としてください。
- 使用範囲內における運転電流時。
- 設定の変更は、パラメータの F015 にて設定可能。
- 現在の負荷±10%以內の狀態が継続し、かつ周?chē)鞙囟?#12539;電源等が安定している場合。但し、下記の場合を除きます。①圧縮機が起動してから冷水溫度が安定するまで。(溫度制御は、圧縮機が起動してから約 1分後に開始となります。)②冷卻負荷が少なく圧縮機が ON/OFF する場合や加熱側電子膨張弁全閉から開、または、開から全閉になるとき。液インジェクション電磁弁が開閉するとき。③現在の負荷 ±10%を超えた時。④設定水溫を変更したとき。
- ブラインとは、『30~50%の工業用エチレングリコール水溶液、30~70%の工業用プロピレングリコール水溶液』です。
- 液面計のF位置
- 凍結なきこと。
- 立ち上げ動作時のみ。周?chē)鞙囟?2℃、周?chē)鞙囟趣摔瑜陦鋭?dòng)します。(出荷時設定…加熱運転:無)
- 運転音は正面 1m、高さ 1mの値です。
- 標準で過負荷保護兼用型漏電しゃ斷器を內蔵しています。
- 本機で使用できる液體(冷水)は、清水及び 30~50%の工業用エチレングリコール水溶液、30~70%の工業用プロピレングリコール水溶液を推奨します。ただし、冷卻能力が 10%程度低下するためご注意ください。また、純水の場合は電気伝導率 1μS/m以上としてください。
- 冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。
- 本製品には微燃性冷媒ガスが封入されております。屋內設置する際は、冷媒ガス漏洩時の燃焼防止のため、十分な換気を行い、火気を近づけないように留意願います。

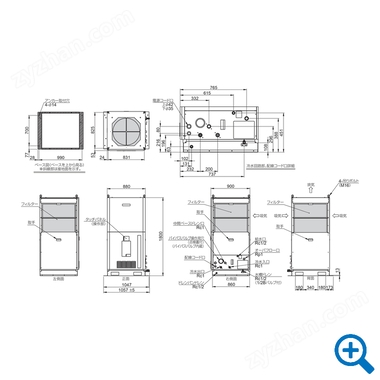

外形図(単位:mm)
空冷
RKE3750 / 4500C-V

RKE5500C-V

RKE7500 / 9000C-V

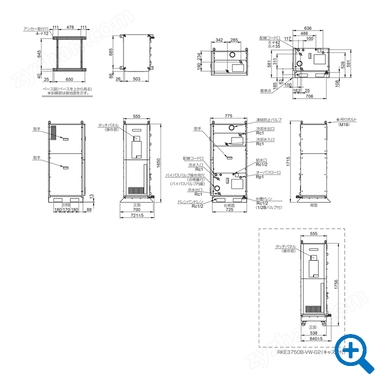

水冷
RKE3750C / 5500 / 9000C-VW

性能

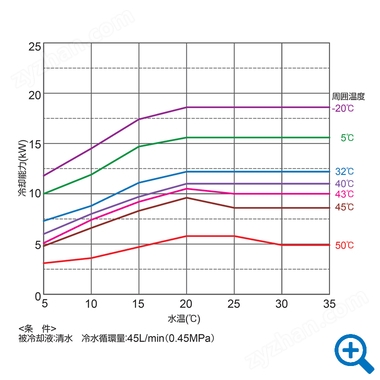

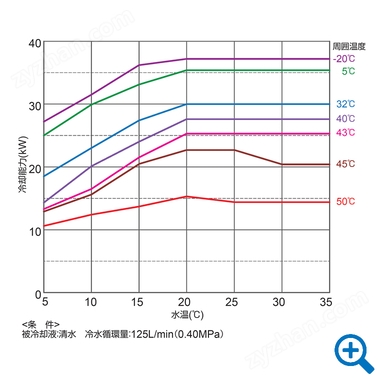

冷卻能力線図(空冷)
RKE-Cシリーズ(空冷)使用範囲
冷水溫度 0~5℃(ブライン使用時)は、使用周?chē)鞙囟?-20~45℃となります。

RKE3750C-V

RKE4500C-V

RKE5500C-V

RKE7500C-V

RKE9000C-V

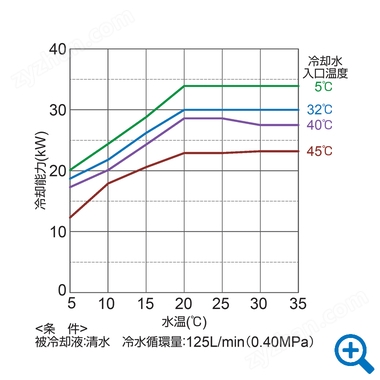

冷卻能力線図(水冷)
RKE3750C-VW

RKE5500C-VW

RKE7500C-VW

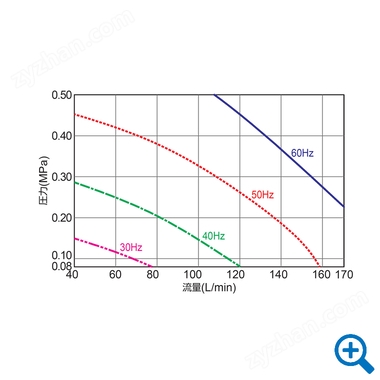

流量特性図(空冷)
RKE3750 / 4500C-V

RKE5500 / 7500 / 9000C-V

- 図はバイパスバルブ閉かつ機外流量の実測値を示しています。
- インバータにより周波數を可変し、流量変更。
- 添加剤を使用した場合、種類・濃度・液溫等により流量特性は変化します。
- 冷水で入口にバルブを設置し、流量及び圧力を調整できるようにしてください。
流量特性図(水冷)
RKE3750C-VW

RKE5500 / 7500C-VW

- 図はバイパスバルブ閉かつ機外流量の実測値を示しています。
- インバータにより周波數を可変し、流量変更。
- 添加剤を使用した場合、種類・濃度・液溫等により流量特性は変化します。
- 冷水で入口にバルブを設置し、流量及び圧力を調整できるようにしてください。
冷卻水量図(水冷)
RKE3750 / 5500 / 7500C-VW
