小型水槽付チラー

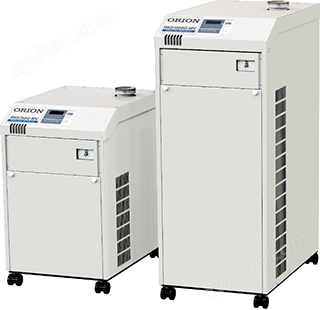

RKS-GM シリーズ（水冷）RKSシリーズミドルグレードの水冷タイプのチラー
RKS750G-MVW / RKS1500G-MVW
冷卻能力
(50/60Hz)2.2/2.5kW(RKS750G-MVW)
4.9/5.3kW(RKS1500G-MVW)使用周囲溫度範囲5～40℃使用液溫度範囲5～35℃溫度制御精度±0.1℃
(50/60Hz)2.2/2.5kW(RKS750G-MVW)
4.9/5.3kW(RKS1500G-MVW)使用周囲溫度範囲5～40℃使用液溫度範囲5～35℃溫度制御精度±0.1℃
- 電子膨張弁容量制御で
溫度制御精度±0.1℃を?qū)g現 - 高揚程ポンプ（30m※以上）を標準裝備
- RKS750Gは50Hzで20mになります。
※本製品の冷媒回路保証期間は、お買い上げ後2年間（ただし稼動時間10,000時間まで）です。
特長
カンタン操作
デジタル表示部（測定水溫 / エラー表示）
| チラーの運転は運転スイッチを押すだけの簡単操作。しゃ斷器を前面に配置して主電源のON/OFFが簡単。アラーム発生時はリセットスイッチを押すことで解除。 |
| アラーム発生時はエラーコードでアラーム內容を表示する安心設計。また、アラーム発生履歴を過去6回分まで記憶しているので、不具合対策にもなります。 |
| 圧送ポンプ単獨運転も可能なので、萬が一冷凍機が故障しても水循環を行うことができます。 |
| 手元操作 / 遠隔操作の設定が可能。 |
堅牢
板金製外裝
長期間の使用に耐える板金製の外裝
フレーム構造の採用
フレームで剛性をもたせた堅牢構造。
大容量 水槽
水槽容量は10Lと大容量で液溫の変化に強い設計です。
パソコンで操作と確認が可能
通信方法
USB: 1臺、RS-422A: 32臺
パソコンで操作と確認が可能
- チラー本體を個別に運転・停止
- チラーの送水ポンプを個別に操作
- チラーの液溫を個別に設定
アクセサリー(別売品)
便利なアクセサリー(別売品)をご用意しております。
| 部品名稱 | 必要臺數 | 備考 |
|---|---|---|
| バイパス配管キット1組立 | 1 | RKS750G-MVW用 |
| バイパス配管キット2組立 | 1 | RKS1500G-MVW用 |
用途
RKS GMシリーズ用途事例につきましては、別ページにてご用意しております。ぜひご覧ください。
- RKS GMシリーズ用途事例
仕様
| RKS750G-MVW | RKS1500G-MVW | ||||||
|---|---|---|---|---|---|---|---|
| 性能 | 冷卻能力(50/60Hz)※1 | kW | 2.2/2.5 | 4.9/5.3 | |||
| 法定冷凍トン | 0.28/0.33 | 0.55/0.66 | |||||
| 加熱能力(50/60Hz)※5 | kW | 0.6/0.7 | 1.2/1.4 | ||||
| 使用周囲溫度範囲 | ℃ | 5～40 | |||||
| 使用溫度範囲（液溫） | ℃ | 5～35 | |||||
| 冷水使用圧力 | MPa | 0.05～0.2/0.3(50/60Hz) | 0.1～0.5 | ||||
| 制御精度※4 | ℃ | ±0.1 | |||||
| 使用循環量(50/60Hz) | L/min | 10（揚程20/30m） | 12/21（揚程50m） | ||||
| 電気特性 | 電源※2 | V(Hz) | 三相200±10%(50/60) | 三相220±10%(60) | 三相200±10%(50/60) | 三相220±10%(60) | |
| 消費電力(50/60Hz)※1 | kW | 0.9/1.1 | 1.1 | 1.8/2.2 | 2.2 | ||
| 電流(50/60Hz)※1 | A | 3.9/3.7 | 3.7 | 6.7/7.2 | 7.2 | ||
| 電源容量※3 | kVA | 2.0 | 3.9 | ||||
| しゃ斷器容量 | A | 10 | 15 | ||||
| 運転制御方式 | 電子膨張弁容量制御 | ||||||
| 裝置細目 | 冷凍用圧縮機 | 構造 | 全密閉型ロータリー式 | ||||
| 出力 | kW | 0.85 | 1.8 | ||||
| 凝縮器 | プレート式熱交換器 | ||||||
| 冷卻器 | 構造 | プレート式熱交換器 | |||||
| 材質 | SUS316(ブレージング：Cu) | ||||||
| 圧送ポンプ | 構造 | カスケード式 | |||||
| 出力 | kW | 0.25 | 0.4 | ||||
| 水槽実容量 | L | 約10 | |||||
| 冷媒 | R410A | ||||||
| 冷媒封入量 | kg | 0.46 | 0.59 | ||||
| 外形寸法(高さ×奧行×幅) | mm | 615×500×375 | 933×590×375 | ||||
| 製品質量(乾燥質量) | kg | 55 | 85 | ||||
| 運転音(50/60Hz)※6 | dB | 59/62 | 64/65 | ||||
- 冷水溫度20℃、周囲溫度25℃、圧送ポンプ流量での運転時。冷卻能力は表示能力の95%以上です。
- 電源電圧の相間アンバランスは、±3%以內としてください。
- 仕様範囲內における運転電流時。
- 現在の負荷±10%以內の狀態が継続し、かつ周囲溫度が安定している場合。但し、起動時を除く。
- 冷水溫度20℃、周囲溫度25℃圧送ポンプ揚程での加熱能力です。運転狀態により能力は変化します。
- 運転音は正面1m、高さ1mの値です。
- 本機で使用する液體（冷水）は、清水および濃度30～40%の工業用エチレングリコール水溶液を推奨します。但し、冷卻能力が 10% 程度低下する為、ご注意願います。また、純水の場合は、電気伝導率を1µS/cm以上としてください。
- 冷水の接液部にアルミ材は使用しないでください。アルミ材の腐食により、冷水回路が詰り、故障の原因となります。

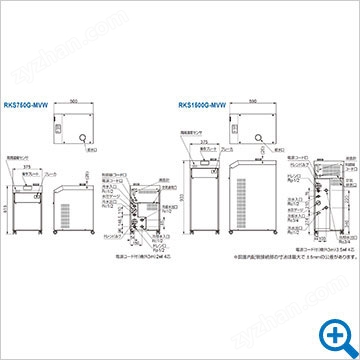

外形図(単位: mm)
性能

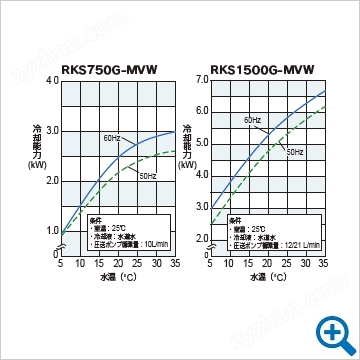

冷卻能力線図
圧送ポンプ特性曲線図
冷卻水量 （凝縮用）
※備考
クーリングタワーの選定は、下表を參考に販売店または専門業者と相談の上、選定してください。
| 標準冷卻水量(m³/h) | クーリングタワー能力(kW) | 冷卻水回路水頭損失 | |
|---|---|---|---|
| RKS750G-MVW | 0.6 | 4.5以上 | 10m |
| RKS1500G-MVW | 1.5 | 11.1以上 | 10m |
