精密空調機 PAP mini 空冷式小型でも精密な溫濕度制御の空間をご提供
PAP01B / PAP01B-KJ
PAP03C / PAP03C-KJ
処理風量0.7～4.0m3/min溫度制御精度±0.1℃設定溫度範囲18～30℃濕度制御精度±1% ※KJのみ設定濕度範囲45～75% ※KJのみ
特注対応品
消音吸込ダクト/循環用吸込チャンバー
排気チャンバー/小型チャンバーBOX
特注対応品一覧はこちら
- 上記以外の仕様も製作いたしますので別途ご用命ください。
※本製品の冷媒回路保証期間は、お買い上げ後 2 年間（ただし稼動時間 10,000時間まで）です。
-
インテリジェントモニタ -
ヒートポンプバランス制御 -
容量制御 -
HEPAフィルタ(Fタイプ) -
空冷 -
水冷 -
溫度制御 -
濕度制御
(KJタイプ)
特長

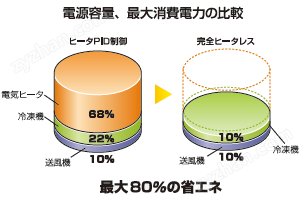

ヒータレスで80%の省エネ
従來のヒータPID制御の様に電気ヒータは使用しませんので、消費電力を大幅に削減しました。
排熱を70%カット
排熱がに小さく、室內でも空調機への負擔が減ります。
コンパクト設計
PAP01B-KJタイプ
デスクの橫にちょうど収まるコンパクト設計を?qū)g現しました。
PAP01Bタイプ
デスクトップにも設置可能。
仕様
| 型式 | PAP01B | PAP01B-KJ | PAP03C | PAP03C-KJ | |||
|---|---|---|---|---|---|---|---|
| 溫度制御タイプ | 溫濕度制御タイプ | 溫度制御タイプ | 溫濕度制御タイプ | ||||
| 性 能 | 設定可能溫濕度範囲※1 | ℃,％ | 18～30 | 18～30,45～75 | 18～30 | 18～30,45～75 | |
| 溫濕度制御精度※2 | ℃,％ | ±0.1 | ±0.1,±1.0 | ±0.1 | ±0.1,±1.0 | ||
| 冷卻＋加熱能力（50/60Hz）※3 | kW | 0.33/0.39 | 0.77/0.84 | 1.65/1.85 | 1.8/2.12 | ||
| （冷卻能力）（50/60Hz） | （kW） | （0.22/0.26） | （0.37/0.44） | （1.15/1.35） | （1.2/1.42） | ||
| 定格処理風量 | m³/min | 0.7～1.0 | 2.0～4.0※1 | ||||
| 機外靜圧※4 | Pa | 120/130 | 120/160 | 110/150 | 110/150 | ||
| 環 境 條 件 | 周囲溫濕度範囲（吸込空気） | ℃,％ | 15～35,30～70※1 | 15～40,30～70※1※5 | |||
| 吸込溫度変化勾配 | ℃/h | ±1以內 | |||||
| 吸込濕度変化勾配 | ％/h | ±5以內 | |||||
| 外形寸法（高さ×奧行×幅） | mm | 346×500×412※5 | 765×620×390※5 | 1070×590×480※6 | 1350×680×520※6 | ||
| 製品質量 | kg | （32） | （69） | （95） | （135） | ||
| 制御空気吐出口（外徑） | mm | Φ75 | Φ100 | Φ98 | |||
| 加 濕 水 | 水質 | － | 純水 （電気伝導率0.1～10μS/cm） | － | 純水 （電気伝導率0.1～10μS/cm） | ||
| 加濕能力 | kg/h | － | 0.8※6 | － | 2.3※7 | ||
| 供給溫度範囲 | ℃ | － | 10～40 | － | 10～40 | ||
| 供給圧力範囲 | MPa | － | 0.03～0.2 | － | 0.03～0.2 | ||
| 接続口徑 | － | Rc 1/4 | － | Rc 1/4 | |||
| 電 気 特 性 | 電源 | V（Hz） | 単相100V±10％（50/60）※7※10 | 三相200V±10％（50/60）※8 | |||
| 消費電力（50/60Hz） | kW | 0.32/0.34 | 1.2/1.2 | 0.75/0.85※9 | 2.7/3.1※9 | ||
| 電流（50/60Hz） | A | 4.0/3.9※8 | 13/13※8 | 3.8/3.8※10 | 11/12※10 | ||
| 電源容量（50/60Hz） | kVA | 0.34/0.38※9 | 1.5/1.5※9 | 1.4※11 | 4.0※11 | ||
| 騒音値（50/60Hz） | dB | 54/56 | 58/60 | 64/65 | 65/66 | ||
| 運転制御方式 | ヒートポンプバランスⓇ制御 | ||||||
| 法定冷凍トン（50/60Hz） | 0.08/0.10 | 0.12/0.15 | 0.25/0.30 | 0.28/0.33 | |||
| 冷媒 | R134a | R407C | R410A | R410A | |||
| 冷媒充填量 | kg | 0.13 | 0.3 | 0.4 | 0.48 | ||
| 冷凍用圧縮機出力 | kW | 0.25 | 0.3 | 0.8 | 0.85 | ||
PAP01B（-KJ）について
- 制御可能な溫濕度範囲を表すものではありません。制御可能溫濕度範囲は、吸込空気溫濕度と処理風量により異なります。使用環境により処理風量を設定してください。
- 吸込空気溫濕度安定時。吐出口1點、コントローラ表示値精度。定格風量時。
- 吸込（周囲）空気溫濕度30℃/70％、処理風量1m³/min時。
- 送風機出口側の制御空気吐出側にて絞り、定格処理風量にて運転した時の機外靜圧。
- 高さは吐出口含む。
- 使用範囲內における加濕運転時。
- 電圧降下を防止するため、専用コンセントを設置してください。
- 使用範囲內における値。
- 使用範囲內における運転電流時。
- 電源コード5m（コンセント仕様）付屬
- 接続ダクトは必ず斷熱ダクトを使用し、極力短くしてください。（推奨3ｍ以內）
PAP03C（-KJ）について
- 制御可能な溫濕度範囲を表すものではありません。制御可能溫濕度範囲は、吸込空気溫濕度と処理風量により異なります。使用環境により処理風量を設定してください。
- 吸込空気溫濕度安定時。吐出口1點、コントローラ表示値精度。定格処理風量（3m³/min）時。運転開始後約2分間は冷凍機油戻し運手により一時的に溫度が変動します。また、目標濕度が高い場合、加濕水給水のタイミングで前記の精度が維持できない場合があります。その場合は給水関連パラメータを調整することで変動量を軽減することができます。
- 吸込（周囲）空気溫濕度30℃/70％、処理風量3m³/min時。
- 使用可能周囲溫濕度範囲の詳細は 仕様書 をお求めの上參照ください。
- 高さは吐出口含む。
- 使用範囲內における加濕運転時。
- 電源電圧の相関アンバランスは、±3％以內としてください。
- 吸込（周囲）空気溫濕度30℃/70％、処理風量3m³/min、電源電圧AC200V時。
- 使用範囲內における値。
- 使用範囲內における運転電流時。
- 接続ダクトは必ず斷熱ダクトを使用し、極力短くしてください。（推奨3ｍ以內）

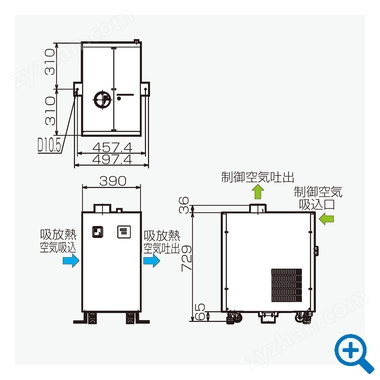

外形図（単位: mm）
PAP01B
PAP01B-KJ
PAP03C
PAP03C-KJ
