精密空調機 PAP 溫度制御タイプ/空冷式省エネ＆高精度を追求！ 業界をリードするPAPシリーズ
PAP05A1 / PAP05A1-F
NEWPAP10C / NEWPAP10C-SR
PAP20A / PAP20A-F
処理風量3～20m3/min溫度制御精度±0.1℃設定溫度範囲18～30℃
特注対応品です
消音吸込ダクト/循環用吸込チャンバー
排気チャンバー/濕度表示付
特注対応品一覧はこちら
- 上記以外の仕様も製作いたしますので別途ご用命ください。
※本製品の冷媒回路保証期間は、お買い上げ後 2 年間（ただし稼動時間 10,000時間まで）です。
-
インテリジェントモニタ -
ヒートポンプバランス制御 -
容量制御 -
HEPAフィルタ(Fタイプ) -
空冷 -
水冷 -
溫度制御 -
濕度制御

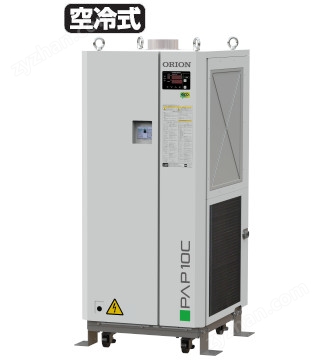

特長?。≒AP10C / PAP10C-SR）
省スペースの進化
スマートデザインで
工場面積を有効活用
前モデル(PAP10A1)と比較して高い設置自由度を?qū)g現。
製品サイズそのままで
高靜圧／増風対応※
- ダクトに引き回しを長くしたい
- 換気回?cái)?shù)を増やしたい
- クリーン度を上げたい
筐體サイズ変更なし！
機種変更なし！
- 現地でファンの載せ替えはできません。ファンを載せ替えた場合、吹出口の位置が変更されます。
制御の進化
タフな環境でも止まらない！
暑さ厳しい夏場も使用可能
運転可能な周囲溫度範囲の上限を
35℃から40℃に拡張。
周囲溫度が変化しても
高精度空調を維持
高精度空調(溫度制御精度±0.1℃)を維持できる1時間あたりの溫度変化勾配を1℃から5℃に拡張。
変化する周囲環境の中でも、高精度空調を安定供給。
環境対応の進化
消費電力&CO2排出量の削減に大きく貢獻
消費電力比較例
80％省エネ
| 一般的な精密空調機 | PAP10C | |
|---|---|---|
| 制御方式 | ヒータPID制御 | ヒートポンプバランス制御 |
| 消費電力 | 5.3kWh | 1.8kWh |
| 年間消費電力 | 5.3kW×24時間×365日＝ 46,428kWh | 1.8kW×24時間×365日＝ 15,768kWh |
消費電力をCO2排出量に換算※1
地球溫暖化の抑制に貢獻
R410と比較して地球溫暖化係數（GWP）が低いR32を採用。
製品ラインナップの進化
2つの制御方式からな精密空調をご提案
ヒートポンプバランス®制御に加え、スーパーレヒート仕様を標準ラインナップ。多様な要望にお応えします。ヒートポンプバランス®制御の詳細はこちらをご覧ください。

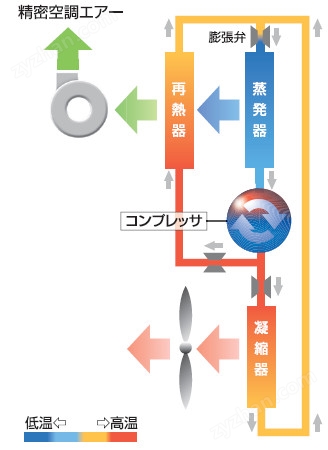

ヒートポンプバランス®制御（スーパーレヒート仕様）
凝縮器を２つ設け、その排熱を利用して空調する制御方式。
蒸発器に冷媒が常に100％流れるためより多くの除濕が可能。
さらに、補助加熱ヒータを制御側へ搭載することで、周囲溫度下限5℃まで使用可能。
[吸込空気溫度下限：制御側15℃ / 放熱側5℃]
仕様
| PAP05A1 | PAP05A1-F | |||
|---|---|---|---|---|
| 性能 | 設定可能溫度範囲※1 | ℃ | 18 ～ 30 | |
| 溫度制御精度※2 | ℃ | ±0.1 | ||
| 冷卻＋加熱能力（50/60Hz） | kW | 2.3 / 2.6 | ||
| （冷卻能力）（50/60Hz） | （kW） | （1.6）/（1.8） | ||
| 定格処理風量 | m3/min | 3 ～ 5 | ||
| 機外靜圧※3 | Pa | 110 | 620 | |
| 環境條件 | 周囲溫濕度範囲（吸込空気）※1 | ℃,％ | 15 ～ 35,30 ～ 70 | |
| 吸込溫度変化勾配 | ℃/h | ±1 以內 | ||
| 吸込濕度変化勾配 | ％/h | ±5 以內 | ||
| 外形寸法（高さ×奧行×幅）※4 | mm | 1140 × 700 × 600 | 1423 × 700 × 600 | |
| 製品質量 | kg | （130） | （155） | |
| 制御空気吐出口（外徑） | mm | Φ100 | Φ100 HEPAフィルタ?jī)?nèi)蔵 | |
| 電気特性 | 電源※6 | V(Hz) | 三相200±10％（50/60） | |
| 消費電力※7 | kW | 1.4 | ||
| 電流※8 | A | 6.2 | ||
| 電源容量※9 | kVA | 2.2 | ||
| 騒音値（50/60Hz）※10 | dB | 66 / 66 | 71 / 71 | |
| 法定冷凍トン | 0.39 | |||
| 運転制御方式 | ヒートポンプバランス®制御 | |||
| 冷媒 | R410A | |||
| 冷凍用圧縮機出力 | kW | 0.7 | ||
| PAP10C | PAP10C-SR | |||
|---|---|---|---|---|
| 性能 | 設定可能溫度範囲※1 | ℃ | 18 ～ 30 | |
| 溫度制御精度※2 | ℃ | ±0.1 | ||
| 冷卻＋加熱能力（50/60Hz） | kW | 4.7 / 5.3 | ー | |
| （冷卻能力）（50/60Hz） | （kW） | （3.2）/（3.6） | 3.6 | |
| 加熱能力 | kW | － | 0.7 | |
| 定格処理風量 | m3/min | 7 ～ 10 | ||
| 機外靜圧※3 | Pa | 180 | ||
| 環境條件 | 周囲溫濕度範囲（吸込空気）※1 | ℃,％ | 15 ～ 40,30 ～ 70 | |
| 吸込溫度変化勾配 | ℃/h | ±5 以內 | ||
| 吸込濕度変化勾配 | ％/h | ±5 以內 | ||
| 外形寸法（高さ×奧行×幅）※4 | mm | 1445 × 720 ×600 | ||
| 製品質量 | kg | 166 | 161 | |
| 制御空気吐出口（外徑） | mm | Φ148 | ||
| 電気特性 | 電源※6 | V(Hz) | 三相200±10％（50/60） | |
| 消費電力（50/60Hz）※7 | kW | 2.0 | ||
| 電流※8 | A | 7.7 | ||
| 電源容量※9 | kVA | 2.7 | ||
| 騒音値（50/60Hz）※10 | dB | 68 | ||
| 法定冷凍トン | 0.53 | |||
| 運転制御方式 | ヒートポンプバランス®制御 | ヒートポンプバランス®制御 （スーパーレヒート仕様） | ||
| 冷媒 | R32※11 | |||
| 冷凍用圧縮機出力 | kW | 1.85 | ||
| PAP20A | PAP20A-F | |||
|---|---|---|---|---|
| 性能 | 設定可能溫度範囲※1 | ℃ | 18 ～ 30 | |
| 溫度制御精度※2 | ℃ | ±0.1 | ||
| 冷卻＋加熱能力（50/60Hz） | kW | 9.4 / 10.5 | ||
| （冷卻能力）（50/60Hz） | （kW） | （6.5）/（7.2） | ||
| 定格処理風量 | m3/min | 13 ～ 20 | ||
| 機外靜圧※3 | Pa | 250 | 690 | |
| 環境條件 | 周囲溫濕度範囲（吸込空気）※1 | ℃,％ | 15 ～ 35,30 ～ 70 | |
| 吸込溫度変化勾配 | ℃/h | ±1 以內 | ||
| 吸込濕度変化勾配 | ％/h | ±5 以內 | ||
| 外形寸法（高さ×奧行×幅）※4 | mm | 1610 × 1150 × 770 | 2010 × 1150 × 770 | |
| 製品質量 | kg | （290） | （365） | |
| 制御空気吐出口（外徑） | mm | Φ200 | Φ200 HEPAフィルタボックス付※5 | |
| 電気特性 | 電源※6 | V(Hz) | 三相200±10％（50/60） | |
| 消費電力※7 | kW | 3.9 | ||
| 電流※8 | A | 14.9 | ||
| 電源容量※9 | kVA | 5.2 | ||
| 騒音値（50/60Hz）※10 | dB | 69/69 | 76 / 76 | |
| 法定冷凍トン | 1.25 | |||
| 運転制御方式 | ヒートポンプバランス®制御 | |||
| 冷媒 | R410A | |||
| 冷凍用圧縮機出力 | kW | 3.0 | ||
- 制御可能な溫度範囲を表すものではありません。制御可能溫度範囲は、吸込空気溫濕度により異なります。
- 吸込空気溫濕度安定時。吐出口 1 點、コントローラ表示値精度。絶対溫度を保証するものではありません。
- 送風機運転周波數 60Hz、制御空気吐出側にて絞り、定格処理風量にて運転した時の機外靜圧。
- 突起部を除く（高さは吐出口を含む）。
- HEPA フィルタボックスは本體と分離して出荷となりますので、現地での取付が必要です。
- 電源電圧の相間アンバランスは、±3％以內としてください。
- 制御可能溫濕度範囲の値（定格風量、電源電圧 AC200V 時）。
- 仕様範囲內における値。
- 仕様範囲內における運転電流時。
- 消音ダクトを取り付けることにより、騒音値を下げることが可能です。
- 本製品には微燃性ガスが封入されております。屋內設置する際は、冷媒ガス漏えい時の燃焼防止のため、十分な換気を行い、火気を近づけないよう留意ください。
- 接続ダクトは必ず斷熱ダクトを使用し、極力短くしてください。(推奨 5m 以內)

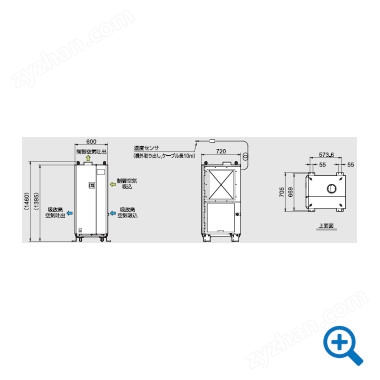

外形図(単位: mm)
PAP05A1
PAP05A1-F
PAP10C / PAP10C-SR
PAP20A
PAP20A-F
